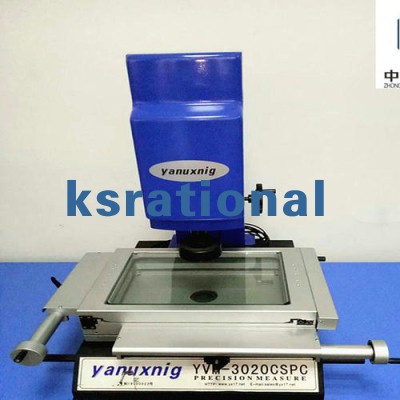

上海拓尔源兴KSYVM-3020ZVT影像测高航空件线缆圈平面度圆与圆的位置度线与线的平行度面与面的位置关系
KSYVM-3020ZVT行程300*200mm；该仪器适用于以二坐标测量为目的一切应用领域。在机械、电子、钟表、塑胶、模具等行业被广泛使用。强大的YR-C测量软件，可实现所有二维平面测量功能，还具备拍地图、产品轮廓扫描、专业SPC统计、手动CNC、宏测量等功能。光源的亮度是通过软件进行控制操作方便。SONY CCD 和美国NAVITAR镜头；Z轴为大理石立柱并可简单测量产品高度和平面度。
详细说明
YVM-3020ZVT系列影像仪
仪器型号
YVM-3020ZVT
X、Y方向行程
300ⅹ200mm
Z轴升降范围
220mm
X、Y最小显示值
0.001mm
光学放大倍率
0.7~4.5X(NAVITAR美国)
影像放大倍率
24X~156X
视场范围/工作距离
10~1.6mm/115mm
CCD
43万像素彩色高清晰度摄影机(SONY CCD)
测量软件
YR-VT测量软件(带自动寻边，可简单测量产品高度和平面度)
仪器基座/量测精度
000级花岗石平台/ (3+L/200)um
光源
上、下光源均用可调节亮度LED无影灯(通过软件进行软件调光源亮度)
仪器重量Kg
180
外形尺寸mm
700ⅹ650ⅹ950
