昆山光学万濠投影仪灯泡有时亮有时不亮l卧式测量投影仪CPJ-4025W工作原理解决方案

产品名称：昆山光学万濠投影仪灯泡有时亮有时不亮l卧式测量投影仪CPJ-4025W工作原理解决方案 产品型号：KSCPJ-4025WDC200 产品简介： 编号：223 卧式测量投影仪CPJ-4025W 行程：250*150mm 卧式测量投影仪是光、机、电一体化的精密高效测量仪器。卧式测量投影仪广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。卧式测量投影仪能高效率地检测各种形狀复杂工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。

详细说明

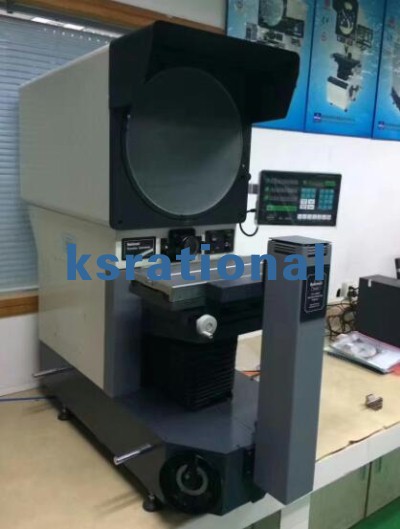

CPJ-4025W卧式投影仪

产品用途：

卧式测量投影仪是光、机、电一体化的精密高效测量仪器。卧式测量投影仪广泛用于机械、仪表、电子、轻工等行业；院校、研究所以及计量检定部门。卧式测量投影仪能高效率地检测各种形狀复杂工件的轮廓尺寸和表面形狀，如样板、沖压件、凸轮、螺纹、齿轮、成型铣刀等。

仪器规格参数：



仪器型号	CPJ-4025W
工作台面尺寸 mm	450*200
摆动范围	+-15 º
X轴坐标行程 mm	250
Y轴坐标行程 mm	100(调焦)
Z轴坐标行程 mm	150
仪器测量精度 um	4+L/25
X/Y坐标档量 um	0.5
外形尺寸     mm	1215*646*1210
仪器重量     kg	240
调焦方式	工作台升降
投影屏尺寸   mm	Ø400
投影屏旋转范围	0—360º
旋转角度分辨率	1′或0.01º
物镜放大倍率	5X      10X (标配)    20X         50X         100X
物方线视场   mm	Ø80       Ø40           Ø20         Ø8            Ø4
物方工作距离 mm	93.7       103.9         95.1        65.7        35.0

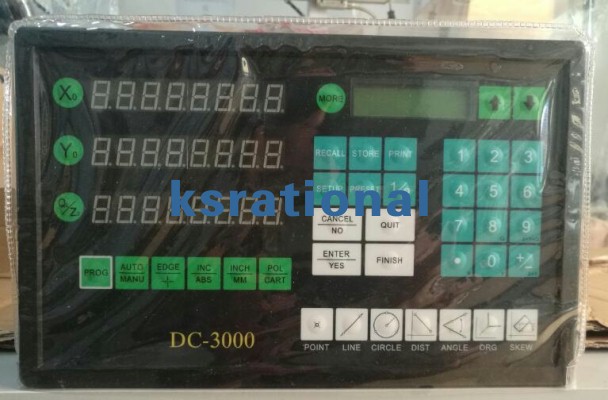

数据处理器	DC3000多功能数据处理器 全中/英文显示，可做多点采样，坐标旋转，点、线、圆、距离、角度、元素构造等测量；RS232数据输出 ( 选配 脚踏开关  测量软件)
仪器照明	透射照明光源为24V/150W反射照明为21V150W卤素灯O P O
仪器电源	AC 110V/220V    50/60HZ   总功率400W
冷却系统	强制风冷(三只直流风扇)
建议放置台	载重≥350kg，尺寸(长*宽*高)1100*550*500

CPJ系列投影仪说明书下载             CPJ系列投影仪配置清单下载
