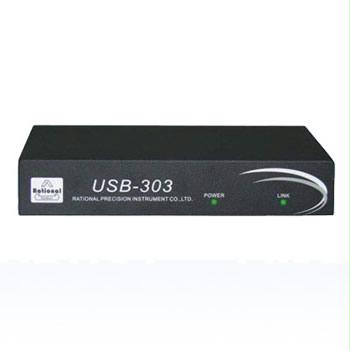

USB303三坐标测量仪转接盒
USB303用途：2.5D测量仪器与3D测量仪器的光栅尺转接信号输出盒。
详细说明
USB303详解
产品用途
USB303是一个基于USB通信方式的光栅尺数据读取与传输设备。可接三个光栅尺和一个测量头。测头触发时或光栅尺RI点发现时，会锁定该时刻的三轴数据。测头触发时还将返回表示测头运动方向的方向点。USB303被定义为HID设备，无需驱动，即插即用。USB303提供了HID设备的底层通讯接口RationalUsbHid.dll 完成设备控制及数据交换，功能接口RationalScale.dll与上层程序交互,可进行二次开发。
产品特点
1独立3轴24位可逆计数器
2在外部触发时，三轴计数器同时锁存，三轴锁存延时小于20ns
31.0 Hz四裂相输入
4每轴A 、B相信号支持单端输入或差动输入
5搜索光学尺RI点时，RI信号、A相信号、B相信号极性可选择
6计数方向的正负可控制
7数字滤波，可处理不正常信号
8一路独立外部触发，可对任一轴锁存计数值
9每秒不小于30帧传输速率
10USB303设备与电脑只有一根USB线连接，传统的设计采用PCI设计，安装与维修都不方便，特别适合应用在笔记本电脑的场合，采用此光栅尺数据转接盒作数据传输安装与维护很方便。
产品应用范围
● 三坐标测量机
● 运动控制
● 位置监测
● 三坐标量床
● X-Y工作平台监视器
● 机械控制
● 其它光栅尺、旋转编码器的应用场合
技术规格参数
电 源 DC 12V
功 率 小于10W
重 量 1kg
外形尺寸 200X100X40(mm)
输入信号 正交TTL方波，频率小于1Mz，信号电流小于1mA，功耗小于5V/70mA
