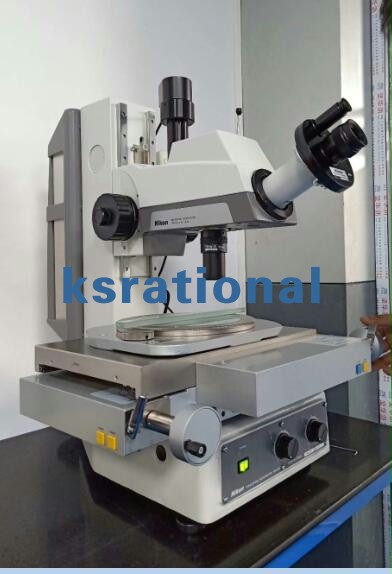

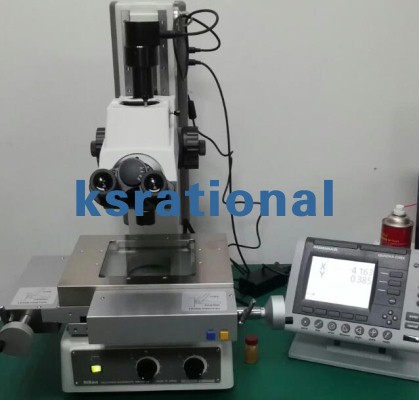

五河日本尼康工具显微镜测量仪MM800-10*6载物台测量软件直接快速测量点线圆距离角度
详细说明
仪器用途
NIKION是非接触式光学工具显微镜。它是一种集光、机、电于一体的高精度、高效率显微测量仪器。其结构美观大方，操作简便，可实现高效、准确的工件测量，适用于精密部件的检测和质量控制。主要被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。
三、仪器特点：
仪器调焦由Z轴移动实现,行程大、稳定性好
全正像：不必因上下颠倒，左右区分而烦恼
高精度：（3+L/50um）仪器精度
仪器精度补偿方式：线性补偿
工作台XY轴移动采用无牙丝杠传动,可快速移动 ,提高了测量速度和精度
仪器用途
NIKO是非接触式光学工具显微镜。它是一种集光、机、电于一体的高精度、高效率显微测量仪器。其结构美观大方，操作简便，可实现高效、准确的工件测量，适用于精密部件的检测和质量控制。主要被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。
三、仪器特点：
仪器调焦由Z轴移动实现,行程大、稳定性好
全正像：不必因上下颠倒，左右区分而烦恼
高精度：（3+L/50um）仪器精度
仪器精度补偿方式：线性补偿
工作台XY轴移动采用无牙丝杠传动,可快速移动 ,提高了测量速度和精度 。
技术参数
型号
MM-800/S
Z轴移动
手动（两侧粗/微调焦手柄）
光学头
正像三目头；水平倾斜 25º 正像单目头，水平倾斜30º
物镜及物方距离
1 倍(工作距离: 79mm) 3 倍(工作距离: 75mm)
5 倍(工作距离: 64mm) 10 倍(工作距离: 49mm)
20 倍(工作距离:20mm) 50 倍(工作距离:15mm)
100 倍(工作距离:4mm)
物镜
专用10倍物镜（ Field No.20 ）
载物台
10*6（250*150）
光源
透射
LED透射照明器（标配）、12V-50W卤素灯（选配）
落射
LED落射照明灯
工件*高度
200mm
尺寸（宽*深*高）
385*785*725mm
重量
65kg
测量软件:
软件特点：
☆多点测量点、线、圆、弧、距离、角度、椭圆，提高测量精度。
☆ 坐标平移和坐标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 宏指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD中，测量的图形可以dxf文件保存（需贵公司提供CAD程序）。
☆ 测量资料可发送到Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数；并可做自定议EXCEL模版（需贵公司提供OFFICE程序）
☆ 多种语言接口切换中文简体、繁体、英文。
功能：☆ 测量方式：智能测量，鼠标手动测量、鼠标多段测量、鼠标采点，放大采点、自动适别点等
☆ 元素测量：测量点、线、圆、弧、角度、椭圆，平行线距离，角度，环形，键槽，开云线，闭云线等测量
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。☆ 可对图形区和图像区图形进行标注半径、直径、距离、角度。
☆ 图形处理：坐标平移，工件摆正。
☆ 任意轴摆正，坐标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 影像支持S端子输入；影像大小640*480像素。☆ X/Y/Z轴分中功能；
☆ 含有形位公差功能；
☆ 地图导航功能
☆标注XY项数据等功能
☆ 可以扫描二维图像以点的形式保存DXF文档导
