苏州万濠单目体视工具显微镜KSVTM-2515DC200测量软件QMS3D-M3008不好使用
详细说明
仪器用途

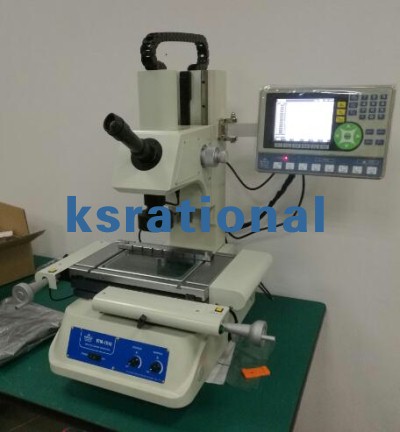

Rational VTM是非接触式光学工具显微镜。它是一种集光、机、电于一体的高精度、高效率显微测量仪器。其结构美观大方，操作简便，可实现高效、准确的工件测量，适用于精密部件的检测和质量控制。主要被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及生产车间不可缺少的计量检测设备之一
三、仪器特点：
仪器调焦由Z轴移动实现,行程大、稳定性好
全正像：不必因上下颠倒，左右区分而烦恼
高精度：（3+L/100 um）可达国外同等仪器精度
仪器精度补偿方式：线性补偿
仪器配有激光指示器2只，可快速对工件摆放定位和辅助调焦
工作台XY轴移动采用无牙丝杠传动,可快速移动 ,提高了测量速度和精度 。
四、仪器具体参数：
金属台面尺寸MM： 450*280
玻璃台面尺寸MM： 306*196
工作台行程(X.Y)MM： 250*150
Z轴调焦行程MM: 200
光学尺分辨率(X.Y.Z)： 0.0005mm
X.Y坐标示值误差： 3+L/100um
仪器重量： 140Kg
仪器外形尺寸： 800*670*920mm
目视系统参数
目镜 10X
物镜 1X(选) 3X(标配) 5X(选) 10X(选)
放大倍率 10X 30X 50X 100X
物镜放大倍率误差 ≤0.08%
仪器照明 透射照明卤素灯(绿光) 反射照明 LED环形光源(白光)
仪器电源110V/220V(AC) 50/60HZ 总功率50W
采点方式： 通过脚踏开关快速采点，提高工作效率

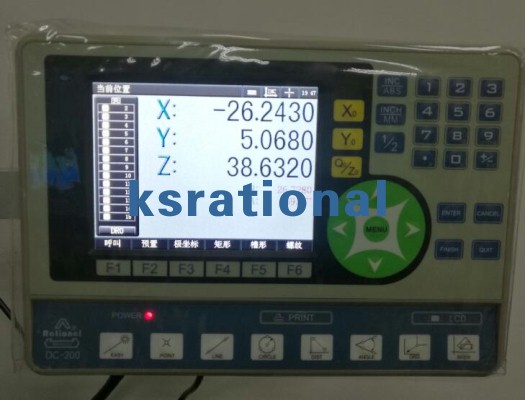

数据处理系统
DC200全中/英文显示简述：
● 点、线、圆、角度、距离等图形元素的测量
● 可通过单点快速测量距离，元素分中等
● 元素与元素之间的位置度构造
● 坐标摆正和坐标平移，方便摆正工件，减少调整时间
● 接脚踏开关采点方便快捷● 用户程序，用户可记录测量工件的操作步骤并运行，批量测量同种工件更加方便快捷
● 多种坐标显示方式：同时显示极座标和直角坐标、INC坐标和ABS坐标、公制和英制
