昆山万濠手动三坐标USB303光学尺数据转接盒进行数据传输LINK灯不亮POWER灯亮
编号：319 USB303 三坐标测量机 ； 运动控制 ； 位置监测 ； 三坐标量床 ； X-Y工作平台监视器 ； 机械控制 ； 其他光栅尺、旋转编码器的应用场合
详细说明

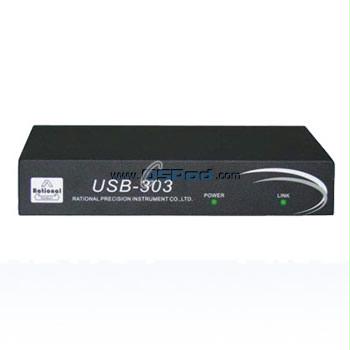

USB303 光学尺数据转接盒
产品用途
USB303是一个基于USB通信方式的光栅尺数据读取与传输设备。可接三个光栅尺和一个测量头。测头触发时或光栅尺RI点发现时，会锁定该时刻的三轴数据。测头触发时还将返回表示测头运动方向的方向点。USB303被定义为HID设备，无需驱动，即插即用。USB303提供了HID设备的底层通讯接口RationalUsbHid.dll 完成设备控制及数据交换，功能接口RationalScale.dll与上层程序交互,可进行二次开发。
产品特点
1. 独立3轴24位可逆计数器
2. 在外部触发时，三轴计数器同时锁存，三轴锁存延时小于20ns
3. 1.0 Hz四裂相输入
4. 每轴A 、B相信号支持单端输入或差动输入
5. 搜索光学尺RI点时，RI信号、A相信号、B相信号极性可选择
6. 计数方向的正负可控制
7. 四阶数字滤波，可处理不正常信号
8. 2组独立外部触发，可对任一轴锁存计数值
产品应用范围
● 三坐标测量机
● 运动控制
● 位置监测
● 三坐标量床
● X-Y工作平台监视器
● 机械控制
● 其他光栅尺、旋转编码器的应用场合
