昆山拓尔万濠线路板全自动KSVMS-1215H影像仪说明书下载DC200QMS3D软件说明书

产品名称：昆山拓尔万濠线路板全自动KSVMS-1215H影像仪说明书下载DC200QMS3D软件说明书 产品型号：KSVMS-1215HQIM5008 产品简介： 编号: 309 KSVMS-1215H大行程的CNC型影像测量仪,它采用气浮技术和伺服控制技术,结合本公司自动研发的QIM5008自动测量软件可实现高效、准确的大批量工件测量、适用与精密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。

详细说明

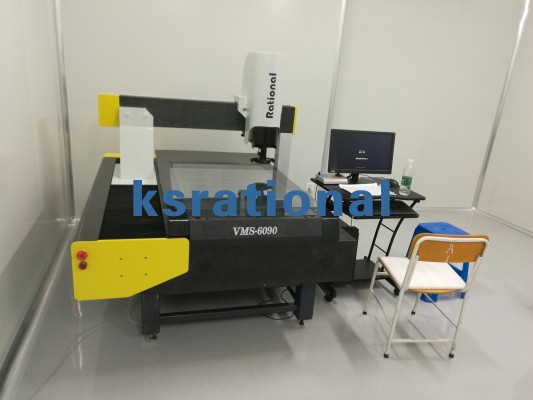

KSVMS-1215HCNC 型大行程影像仪

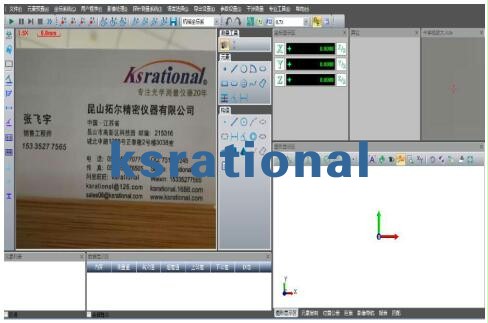

VMS-H大行程的CNC型影像测量仪,它采用气浮技术和伺服控制技术,结合本公司自动研发的QIM5008自动测量软件\可实现高效、准确的大批量工件测量、适用与精密零部件的检测和质量控制。在机械、电子、五金、塑胶等行业中都得到了广泛的应用。

具体以下特点

● X、Y、Z三轴伺服控制、定位精度高，运行平稳

● X、Y向导轨采用高精度花岗石，性能稳定，不易变形

● 操纵秆/鼠标操作、方便易用

● 程控恒流驱动式四环四驱冷光表面光源，可适应复离的工件测量

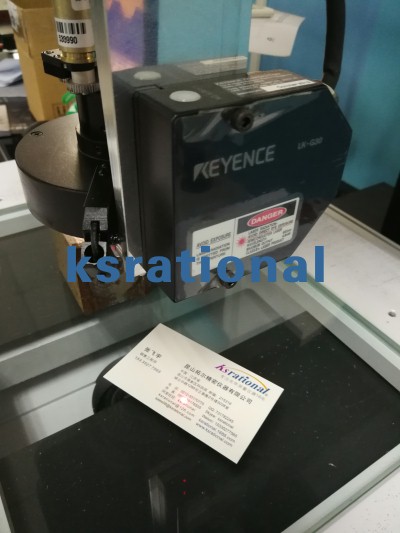

● 激光指示器指示测量位置，方便快速定位

技术规

格参数

型号	玻璃台尺寸(mm)	运动行程(mm)	外形尺寸(L*W*H)(mm)	仪器重量(kg)	X/Y/Z数显解析度(μm)	X/Y示值误差(μm)
VMS-6060H	640*770	600*600*180	1500*1300*1510	1281	0.5	3+L/200
VMS-6090H	1040*650	600*900*180	1800*1800*1500		0.5	3+L/200
VMS-8010	1150*820	800*1000*180	2050*1930*1600	3400	0.5	3+L/200
VMS-9090H	1050*920	900*900*180	1970*1970*1600	2400	0.5	3+L/200
VMS-9012H		900*1200*180			0.5	3+L/200
VMS-9015H		900*1500*180			0.5	3+L/200
VMS-1010H		1000*1000*180			0.5	4+L/200
VMS-1012H	1310*1020	1000*1200*180	2450*2190*1560	1700	0.5	4+L/200
VMS-1015H		1000*1500*180			0.5	4+L/200
VMS-1212H		1200*1200*180			0.5	4+L/200
VMS-1215H	1200*1610	1200*1500*180	2750*2450*1670	4300	0.5	4+L/200

                                 摄像机：          进口1/2" 摄像机
                                 物镜倍率：   0.7-4.5X（全自动同轴光）

                                                    （可选美国NAVITAR自动变双倍物镜）

影像测量系统                视频倍率：        20-120X
                                 物方视场：       11.1-1.7
表面光源与透射光源均用LED，亮度可调
可选配RENISHAW简易测头和M3D-MB测量软件
