昆山万濠拓尔精密光学仪器KSVMS-403020HQMS3D全自动测量NGOK批量检测判定影像测量仪
编号：312 KSVMS-3020H行程270*170mm采用双重闭环运动控制,电机在高速运动时具有精确的定位性能。采用本公司开发的嵌入式模块控制电机,提高了电机响应速度，还简化了仪器与PC机的接口,PC机与仪器USB线与S端子线连接。采用花岗岩平台，外观简洁大方。表面光由独立24组光源组成，每一组均为恒流源驱动，200极连绩可调
详细说明
VMS-4030H全自动影像测量仪
仪器用途
VMS-H是我们公司推出增强型CNC全自动影像测量仪。其结构美观大方，操作简便，结合公司自主研发的QMS3D专业测量软件，可实现高效、准确地大批量工件检测，适用于精密部件的检测和质量控制。在机械电子、五金塑胶等行业中都得到了广泛的应用。
仪器特点：
自主开发QMS3D测量软件，可满足客户不同测量需求
采用公司自主研发高精度0.5um光学尺
具有快速自动对焦、自动寻边，强大的编程和自动测量功能
采用亚像素细分技术，提高边界分辨率能力
SPC数据处理分析，大批量治具测量
XYZ轴采用高精度线性导轨（6060/90气浮原理）
XYZ三轴均采用伺服控制，定位精度高，运行平稳
采用高精度花岗石底座，性能稳定，不易变形
操纵杆/鼠标操作，方便易用
仪器型号
VMS-4030H
工
作
台金属台尺寸(mm)
606X466
玻璃台尺寸(mm)
450×350
X/Y运动行程(mm)
370×270
仪器重量（kg）
266
外型尺寸(长宽高MM)
970*670*940
测量与瞄准系统
数显解析度：0.0005mm 摄像机： 1/2"CCD
电视总倍率：20—120X
变焦物镜倍率：0.7-4.5X
工作距离：95mm 物方视场：11.1-1.7mm
电机
三轴运动速度
100mm/s
三轴定位精度
0.001mm
Z轴升降行程：150mm
X.Y坐标示值误差≤(2.5+L/100)μm(L为被测长度单位:mm)；
配置：品牌电脑、20彩显、操纵杆

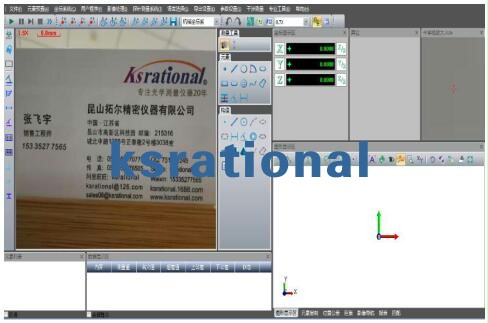

软件特点：
☆多点测量点、线、圆、弧、距离、角度、椭圆，提高测量精度。
☆ 坐标平移和坐标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 宏指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD中，测量的图形可以dxf文件保存（需贵公司提供CAD程序）。
☆ 测量资料可发送到Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数；并可做自定议EXCEL模版（需贵公司提供OFFICE程序）
☆ 多种语言接口切换中文简体、繁体、英文。
功能：☆ 测量方式：智能测量，鼠标手动测量、鼠标多段测量、鼠标采点，放大采点、自动适别点等
☆ 元素测量：测量点、线、圆、弧、角度、椭圆，平行线距离，角度，环形，键槽，开云线，闭云线等测量
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。☆ 可对图形区和图像区图形进行标注半径、直径、距离、角度。
☆ 图形处理：坐标平移，工件摆正。
☆ 任意轴摆正，坐标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 影像支持S端子输入；影像大小640*480像素。☆ X/Y/Z轴分中功能；
☆ 含有形位公差功能；
☆ 地图导航功能
☆标注XY项数据等功能
☆ 可以扫描二维图像以点的形式保存DXF文档导
入CAD做逆向工程。详细参数请见附件说明书

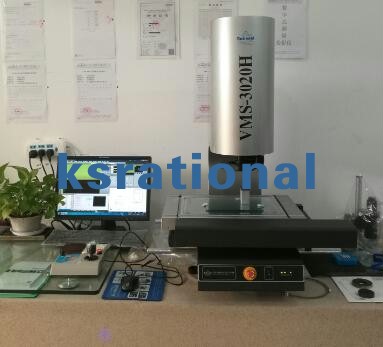

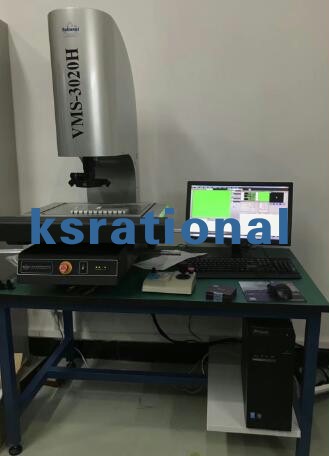

VMS-3020H型全自动影像测量仪产品特点：
● 程控恒流驱动式四环四区表面冷光光源，可适应复杂的工件测量
● 具有快速自动对焦，自动寻边，强大的编程和自动测量功能
● 采用亚像素细分技术，提高边界分辨能力
● 在线SPC数据处理分析，大批量治具测量
● X、Y、Z三轴步进伺服控制，定位精度高速度快，X、Y速度可达180mm/s，运行平稳
● 采用自主开发的嵌入式模块控制系统，将负责的控制系统集成于仪器内部，稳定性更高
● 采用花岗石低座，性能稳定，不易变形
● 激光指示器指示测量位置，快速定位
● 可选配自动变倍功能，无需要重复像素校正实现多倍率下高效测量规格参数
