江阴拓尔万濠2.5DKSVMS-2010GF三维齿轮检测仪圆锥线路板宽度面与面的距离报表导入CAD
KSVMS-2010GF系列影像仪：在二次元基础上加MCP测头；可测量三维工件。
详细说明

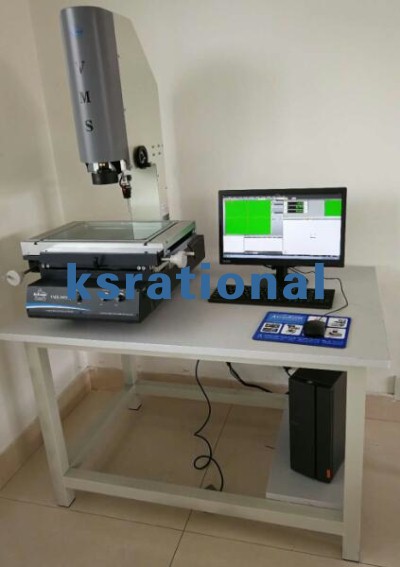

2.5DVMS-2010GF三维影像测量仪
产品用途：
该仪器适用于以二座标测量为目的一切应用领域,在机械,电子,仪表,塑胶等行业广泛使用
产品特点：
仪器具有多种数据处理、显示、输入、输出、功能；特别是工件摆正功能非常实用；仪器备有RS232接

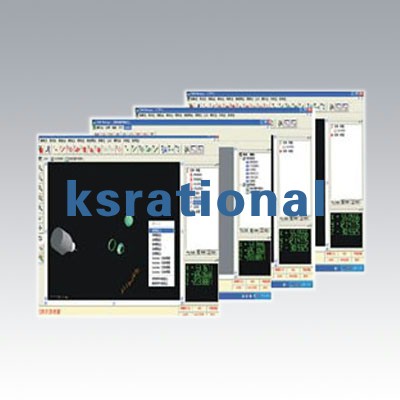

口，与电脑连接后采用专门测量软件M2D可对测绘图形进行处理及输出。技术参数：
仪器型号
VMS2010
工
作
台金属台尺寸
404×228
玻璃台尺寸
260×160
运动行程
200×100
仪器重量（kg）
110
外型尺寸:长X宽X高
540x560x850
测量与瞄准系统
摄像机：F型进口彩色1/2"CCD摄像机 G型国产1/3"CCD摄像机
F型变焦物镜倍率(远心)：0.7~4.5X 工作距离：92mm
G型变焦物镜倍率(国产)：0.7--4.5X 工作距离：108mm
F型视频倍率：23.5~148X 物方视场：11.1~1.7mm
G型视频倍率：33~190X 物方视场：8.1~1.3mm
数显解析度：0.0005mm M2D-IMG/AT/QI3008软件；M3D-MB软件；MCP简易测头； USB303；标准球；电脑主机；17彩显
Z轴调焦升降：150mm X.Y坐标示值误差≤(3+L/75)μm(L为被测长度单位:mm)
照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W
