昆山万濠拓尔手动Z轴全自动落地式KSVMS-5040MZ半自动二次元使用手册线路板PCB板LCD背板检测仪
KSVMS-5040MZ落地式手动二次元：行程XYZ500*400*200MM;精度2.8+L/75 um;整机一体化人机工程设计，方便操作测量。工作台一键式气动单手快速移动操作。Z轴三种速度模式选择对焦可选配自动变倍功能，无需像素校正实现多倍率下高效测量等。
详细说明

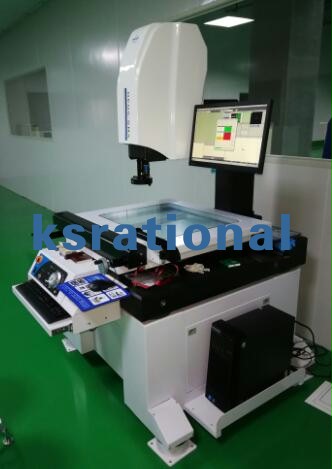

VMS-5040MZ落地式半自动测量仪
特点：
1.整机一体化人机工程设计，方便操作测量。
2.工作台一键式气动单手快速移动操作。
3.Z轴三种速度模式选择对焦
4.可选配自动变倍功能，无需像素校正实现多倍率下高效测量。
5.用被动式减震装置，提高整机精度稳定性。

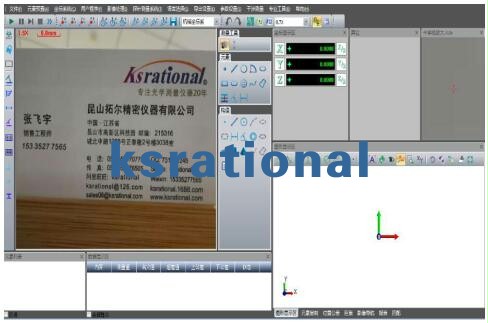

6.自主开发QMS3D-M软件，和高清晰进口1/2”彩色摄像机
7.可通过激光指示器寻找被测工件的具体位置，可适应复杂的工件测量
8.可实现高度辅助测量
9.光栅尺分辨力为0.5um
10.脚踏开关与软件配合，操作更简便技术规格参数：
型号 VMS-5040MZ
工作台 金属台尺寸（mm） 786×636 玻璃台尺寸（mm） 570×470
运动行程（mm） 500×400 X、Y、Z轴数显分辨力
0.5μm
示值误差
E1XY=(2.5＋L/200)μm
影像系统
摄像机：1/2”彩色CCD摄像机
0.7~4.5×变焦镜头，总视频放大倍率为20～120×（19.5”显示器，分辨率1600*900）
物方视场：11.1mm～1.7mm
电源：AC 100-240V 50/60Hz； 功率：1800W（不包含电脑）
仪器外形尺寸(L×W×H)
1200×1270×1870
Z轴升降行程（mm） 200 （可订购至400mm） 仪器重量（Kg）
850
