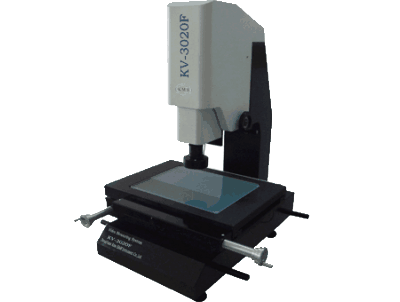

KV-3020F影像测量仪
仪器构造原理：
影像测量仪俗名二次元、2.5次元、影像式测绘仪等，是集光、机、电、计算机图像技术于一体的新型高精度、高科技测量仪器。由光学显微镜对待测物体进行 高倍率光学放大成像，经过CCD摄像系统将放大后的物体影像送入计算机后，通过位置相对运动或专业的测量软件完成待测物体的测量，能高效地检测各种复杂工件的轮廓和表面形状尺寸、角度及位置，特别是精密零部件的微观检测与质量控制。可将测量数据直接输入到AUTOCAD中，成为完整的工程图，图形可生成DXF文檔,也可输入到WORD、EXCEL中，进行统计分析，可划出简单的Xbar-S管制图，求出Ca,等各种参数。
仪器应用范围：
仪器适用于以二坐标测量为目的的一切应用领域，机械、电子、仪表、五金、塑料等行业广泛使用。(模具，螺丝，金属，配件，橡胶,PCB板,弹簧,五金，电子，塑料）
仪器特点：
影像测量仪F系列是A系列的升级产品，她主要在物镜、摄像机、测量软件、光源调控方式都得到更大的提升，更重要的是Z轴已加装位置检测系统，可以实现测高功能，重复定位精度达到小于0.008mm,如加装测头和更换测量软件而可实简易的3D测量，便成为简易的三坐标测量机。
l 配备高清析1/2英寸摄像机
l Z轴电动升降调焦 鼠标控制
l Z轴重复测量精度小于0.008
l 鼠标控制光源系统
l 专业kv-ms2.5D量测软件
l 可选配测头系统实现3D功能
仪器详细参数
|
规格型号
|
KV-3020F
|
|
定货代号
|
1-KV12-1014
|
|
测量行程(mm)
|
X*Y 300*200
|
Z轴移动距离（mm）
|
MAX:180 调焦使用
|
|
X，Y分辩率(mm)
|
0.001
|
X/Y标尺信号
|
输出标准TTL方波
|
|
测量示值误差
|
3+L/75μ（L为测量长度单位：mm）
|
重复精度(mm)
|
不大于0.002
|
|
工作台尺寸(mm)
|
506*358
|
玻璃尺寸(mm)
|
350*280
|
|
成像系统
|
像机
|
专用工业1/2 sony蕊片摄像机
|
|
物镜倍率（mm）
|
可选&5种固定倍率 同时0.7-4.5X无级变倍
|
|
工作距离（mm）
|
108
|
|
物方视场（mm）
|
7-1.1
|
|
输出信号
|
VIDEO&S-T信号
|
|
视频总倍率
|
18～120X
|
|
光源系统
|
鼠标控制底光、表面光源系统
|
|
数据处理系统
|
|
|
Z轴升降控制
|
电动升降鼠标控制，可选摇杆操作
|
|
仪器重量(kg)
|
175
|
|
仪器外形尺寸(mm)
|
695*680*880
|
可选配件：2倍物镜。1倍镜筒。工作回软。3D测量软件。 测头系统。仪器放置台
