昆山拓尔万濠测量投影仪二次元KSVMS-5030FPCB线路板线宽距离自动测量判定报表导出NGOK位置关系

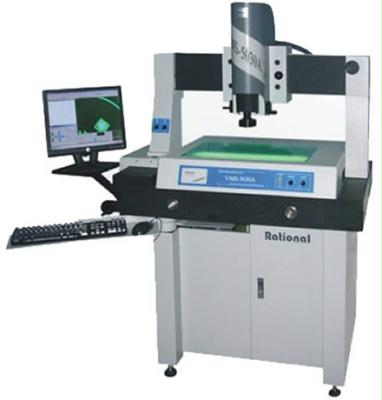

编号：306 大行程影像仪500*300mm;X、Y、Z三轴均为汽浮导轨精确度高，定位准确。
详细说明
VMS-5030F大行程影像仪产品用途及特点:
该仪器以二维测量为主,包括点.线.圆弧.矩形等几何元素和零件的长度.角度.轮廓外形.表面形状等。也能做三维测量.如台阶的高度.孔或槽的深度等。广泛的应用于机械.电子.仪表.塑胶等行业。
该机具有以下特点：
★固定式工作台及花岗石底座,稳定性好,精度高,可测量较大较重工件二不影响精度。
★采用高解析度日本索尼彩色CCD摄像机和美国NAVITAR变焦物镜。
★X向.Y向采用空气轴承，花岗石导向，保证了机械系统的精确稳定，提高了测量精度规格参数：
工
作
台金属台尺寸
700×450mm
玻璃台尺寸
550×350mm
运动行程
500×300 mm Z轴升降:200mm
测量与瞄准系统
(标准配备)摄影机：索尼1/2"彩色CCD摄影机
变焦物镜 (美国NAVITAR) 倍率：0.7~4.5X 工作距离：92mm
电视总倍率：23.5~148X 物方视场：11.1~1.7mm
双十字线发生器 X.Y坐标示值误差≤(3+L/200)μm
X.Y.Z光栅尺解析度：0.5um
仪器重量/尺寸
500kg /1600*800*1660mm
照明：表面光源与透射光源均用LED，亮度可调 电源：220V（AC），50HZ，30W
压缩空气 : 大于0.5Mpa 空气流量: 120L/min
