上海昆山万濠技术支持KSDC200多功能数据处理器数显表测量点线圆距离角度元素位置关系快速测量元素
编号：602D DC-200适用于数字化光栅测量系统及视频测量系统。对二维测量的数据进行分析处理，广泛应用于投影仪、工具显微镜、CCD影像仪等二维测量仪器。
详细说明

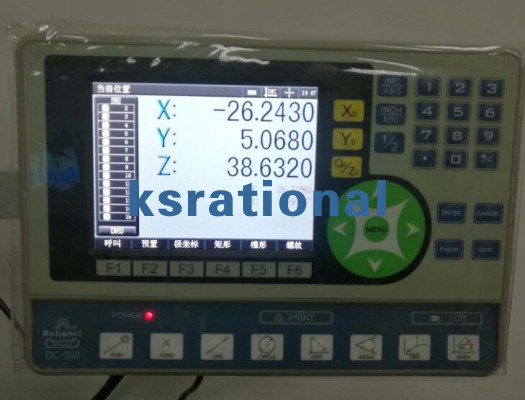

DC200数显表
产品用途
DC-200适用于数字化光栅测量系统及视频测量系统。对二维测量的数据进行分析处理，广泛应用于投影仪、工具显微镜、CCD影像仪等二维测量仪器。
产品特点
● 采用ARM9内核CPU，处理速度快，性能更稳定
● 采用640X480TFT真彩显液晶屏，图形显示更加直观
● 采用纯铝金外壳有效减少对人体的辐射和外界对数显表的干扰● 电源抗干扰能力和信号抗干扰能力达到2200V以上
● 可设置14种字体颜色和两种操作界面
产品功能
1. 点、线、圆、角度、距离、矩形和螺丝等圆形元素的测量、预置和构造。
2. 坐标摆正和坐标平移，方便摆正工件，减少调整时间。
3. 接外部清零脚踏开关和光学寻边器，采点方便快捷。
4. 打印功能，打印用户程序、圆形元素和三轴的显示值。
5. RS-232输出功能，将当前光栅尺的显示值输出到电脑上。
6. 用户程序，用户可记录测量工件的操作步骤运行，批量测量同种工件更快捷。
7. 多种坐标显示方式：极坐标和直角坐标、INC坐标和ABS坐标、公制和英制。
8. 对光栅尺可进行线性补偿或区段性补偿
9. Z轴可接光栅尺或旋转编码器。
10. 存储100个永久圆形元素和10个暂存元素11. 支持中文和英文显示界面，并且根据个人喜好可对字体色彩和界面进行设置
技术规格参数
输入电压 DC12V
功 率 小于 25W
输入信号 正交TTL方波 频率<2MHz 电流> 1mA
解 析 度 0.1 、0.5、1.、5、10
重 量 3
外形尺寸 305X210X78
