无锡上海万濠光学投影仪测量软件M2D-CPJ电脑测量投影仪CPJ-3000ZPC光学仪器解决方案

产品名称：无锡上海万濠光学投影仪测量软件M2D-CPJ电脑测量投影仪CPJ-3000ZPC光学仪器解决方案 产品型号：KSCPJ-3015ZPC 产品简介： 编号：221 CPJ-3000ZPC 系列电脑型测量投影仪能高效率地检测各种形狀复杂工尺件的轮廓寸和表面形狀,测出的图形可做OFFICE、AUTOCAD等的导出报表。

详细说明

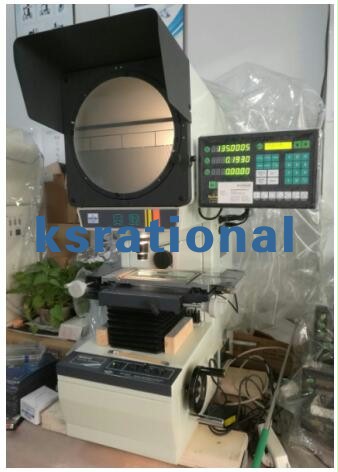

CPJ-3000Z PC系列测量投影仪

1、产品用途：

CPJ-3000ZPC 系列电脑型测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向,正立直观。它广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部。电脑型测量投影仪能高效率地检测各种形狀复杂工尺件的轮廓寸和表面形狀,测出的图形可做OFFICE、AUTOCAD等的导出报表。

2、产品特点：

测量投影仪又叫工业投影仪仪器光学系统品质优良，物镜成像清晰，放大倍率准确.在透射光照明下，轮廓测量误差小于0。08%;坐标测量示值误差可达（3+L/75)um，L为被测长度(单位：mm);仪器可选配有专用微型打印机和脚踏开关,数据输出和采样十分方便。

3、仪器规格参数：



仪器型号	CPJ-3007Z	CPJ-3010Z	CPJ-3015Z
金属台面尺寸 mm	260*152	306*152	340*152
玻璃台面尺寸 mm	125*100	175*100	196*96
X轴坐标行程 mm	75	100	150
Y轴坐标行程 mm	50	50	50
Z轴坐标行程 mm	90
仪器测量精度 um	3+L/75                     3+L/50                      4+L/25
X/Y坐标档量 um	0.5
外形尺寸     mm	770*550*1100
仪器重量     kg	130
调焦方式	工作台升降
投影屏尺寸   mm	Ø312使用300
投影屏旋转范围	0—360º
旋转角度分辨率	1′或0.01º
物镜放大倍率(四选一)	10X     20X     50X    100X
物方线视场   mm	Ø30     Ø15      Ø6      Ø3
物方工作距离 mm	77.7     44.3     38.4    25.3

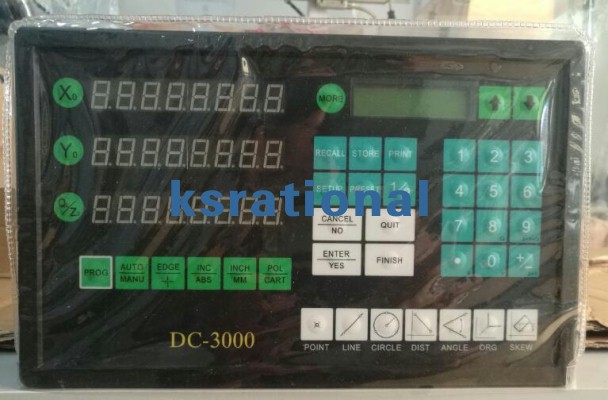

数据处理器	DC3000多功能数据处理器 全中/英文显示，可做多点采样，坐标旋转，点、线、圆、距离、角度、元素构造等测量；RS232数据输出 二维测量软件：可测量点、线、圆、距离、角度；几何元素的组构造等，可视直观、快捷；并可作OFFICE和AUTOCAD制图输出等。
仪器照明	透射与反射照明光源均为24V/150W卤素灯OSRAM PHILIPS
仪器电源	AC 110V/220V    50/60HZ   总功率400W
冷却系统 可选配	强制风冷(三只直流风扇) 旋转工作台、线纹尺、脚踏开关、胶片、校正片
建议放置台	载重≥250kg，尺寸(长*宽*高)800*550*650

CPJ系列投影仪配置清单下载    CPJ系列投影仪说明书下载
