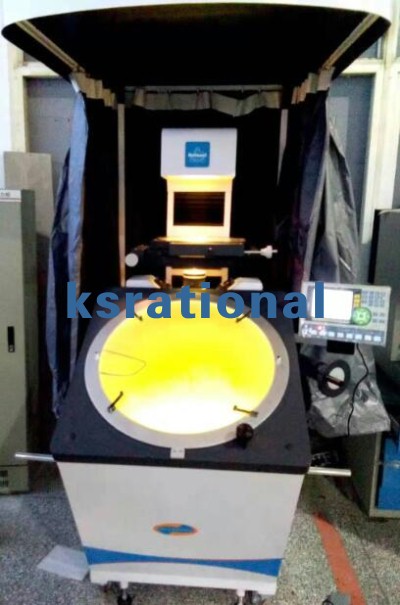

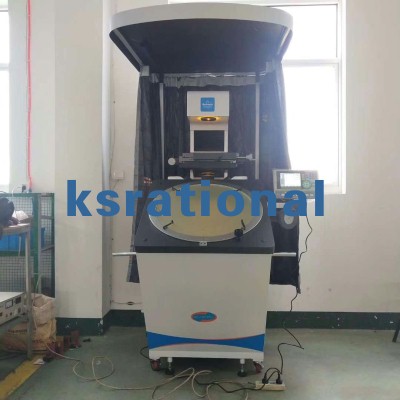

昆山拓尔万濠光学检测仪600MM投影屏KSCPJ-6020V比对投影仪
编号：6020V 行程200*100*50 投影屏600mm用于比对测量投影仪
详细说明
CPJ-6020V
产品用途 CPJ系列数字元测量投影仪是光、机、电一体化的精密高校测量仪器。立式投影仪的工件影像可以是全正像也可以为倒像，测量简易直观，效率高。仪器光学质量优良，物镜成清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%。它广泛用于机械、仪表、电子、轻工等行业院校、研究所、计量检定部门。本仪器能高效率的检测各种形状复杂工件的轮廓尺寸和表面形状，如样板、冲压件、凸轮、螺纹、齿轮、成形铣刀等。 技术规格参数 仪器型号 CPJ-6020V 投影仪屏直径 Ф600mm 工作台量程（X*Y） 200mm*100mm 光栅尺分辨率（X,Y） 0.0005 示值误差（X,Y） 4+L/40（μm),L为测量长度 放大倍率误差 < ±0.08% Z向调焦行程 50mm 物镜倍数 5X 10X 20X 50X 100X 照明系统 可调式轮廓光源，斜反射表面光源，垂直反射表面光源 瞄准方式 投影屏十字瞄准 数字测量系统 DC-200多功能数据处理器（可提供打印输出和RS232输出）
