昆山光学检测仪尼康立式投影仪V-12B系列仪器售后解决方案处理方法数据报表导出CAD OFFICETXT文件

产品名称：昆山光学检测仪尼康立式投影仪V-12B系列仪器售后解决方案处理方法数据报表导出CAD OFFICETXT文件 产品型号：V-12BQC200 产品简介： 编号：215 尼康V-12B立式多物镜转塔式投影：5倍、10倍、20倍、50倍、100倍、200倍、500倍。

详细说明

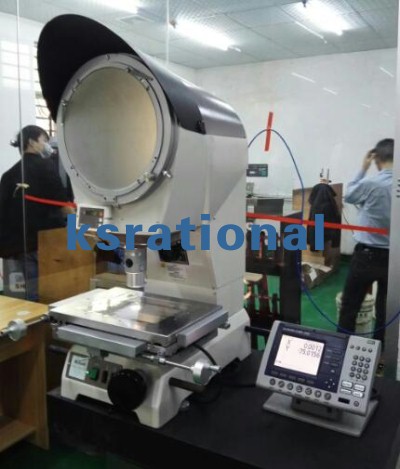

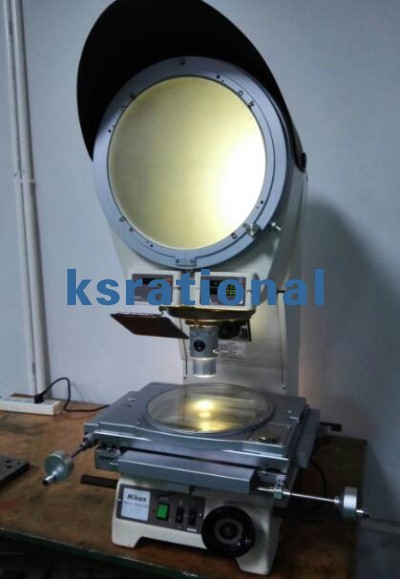

尼康立式投影仪

1、产品特点：

1.超高解析力投影镜头，影像明亮清晰。
2.实物投影：5倍、10倍、20倍、50倍、100倍、200倍、500倍。

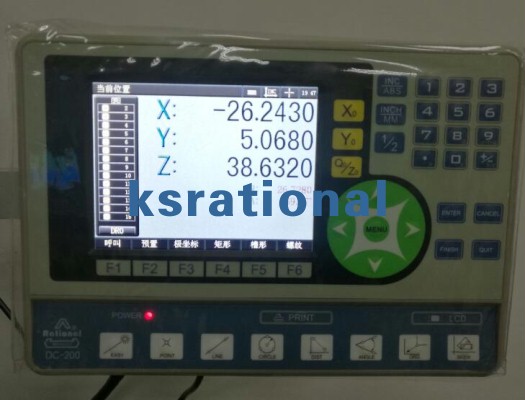

3.可附加微电脑处理机（Data Processor）及寻边器，计算处理快速精确。
4.可承载大型重型工件，数字显示值0.0005mm/0.00002mm，精确、方便。

2、仪器规格参数：



仪器型号	V-12B
工作行程 mm	50*50 ,100*100,150*100,200*150,250*150
被测量物高度mm	100mm（4.0 in），70mm（2.8 in）With 10*6 Stage
X/Y坐标档量 mm	0.001
外形尺寸     mm	409*648*970—1070mm（16.1*25.5*38.2—42.1 in）
倍率精度	轮廓投影：0.1%，表面投影：0.15% CF M PLAN物镜，5%
仪器重量     kg	80
物镜装载架	3孔旋转式，锁定式
调焦方式	投影筒升降
投影屏 mm	Ø 305 （刻有十字线）回转角度：±360°   数显角度显示：0.01°/1′
物镜放大倍率	5×，10×，20×，25×，50×，100×，200×，500×
数据输出	X、Y 坐标数据SPC输出
仪器照明	透射与反射照明光源均为24V/150W卤素灯
仪器电源	AC 110V/220V    50/60HZ
