昆山万濠拓尔KSDC200比对测量光学正像测量投影仪KSCPJ-3015AZ小孔机加工产品检测

产品名称：昆山万濠拓尔KSDC200比对测量光学正像测量投影仪KSCPJ-3015AZ小孔机加工产品检测 产品型号：KSCPJ-3015AZ 产品简介： 编号：216 KSCPJ-3015AZ 行程：150*100mm 正像数字式测量投影仪，图像成像原理为正像，不必因工件颠倒而烦恼。

详细说明

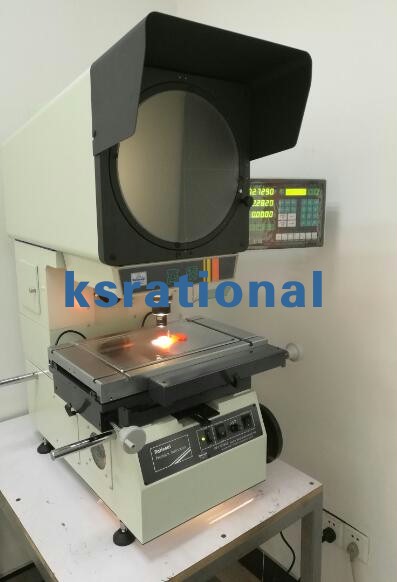

CPJ-3015AZ高精度投影仪

1、产品特点：

      CPJ-3015AZ正像数字式测量投影仪，光学系统品质优良，物镜成像清晰，放大倍率准确.在透射光照明下,轮廓测量误差小于0.08%；数显型测量投影仪配有专用微型打印机和脚踏开关,数据输出.和采样十分方便仪器调焦由投影仪筒升降实现，行程大、稳定性好；工作台不升降，稳定性好，测量范围大，精度高。图像成像原理为正像，不必因工件颠倒而烦恼。
1.高精度：（3+L/75）可达国外同等仪器精度
2.大载荷：50KG荷重精度指标不变
3.投影筒：升降调焦

2、仪器规格参数：



仪器型号	CPJ-3015AZ
金属台面尺寸 mm	354*228
玻璃台面尺寸 mm	210*160
X轴坐标行程 mm	150
Y轴坐标行程 mm	100
Z轴坐标行程 mm	100
仪器测量精度 um	3+L/75
X/Y坐标档量 um	0.5
外形尺寸     mm	780*780*1100
仪器重量     kg	160
调焦方式	投影筒升降
投影屏尺寸   mm	Ø312使用300
投影屏旋转范围	0—360º
旋转角度分辨率	1′或0.01º
物镜放大倍率(四选一)	10X     20X     50X    100X
物方线视场   mm	Ø30     Ø15      Ø6      Ø3
物方工作距离 mm	77.7     44.3     38.4    25.3
数据处理器	DC3000多功能数据处理器 全中/英文显示，可做多点采样，坐标旋转，点、线、圆、距离、角度、元素构造等测量；RS232数据输出
仪器照明	透射与反射照明光源均为24V/150W卤素灯OSRAM  PHILIPS
仪器电源	AC 110V/220V    50/60HZ   总功率400W
冷却系统 可选配	强制风冷(三只直流风扇) 旋转工作台、线纹尺、微型打印机、胶片  脚踏开关 标准片 测量软件
建议放置台	载重≥250kg，尺寸(长*宽*高)800*550*650

CPJ系列仪器原理说明书下载       CPJ系列仪器装箱配置清单下载
