南京专业比对测量投影仪CPJ-6020VCAD直接投影屏600MM
比对投影仪投影屏直径600MM,行程200*100MM
详细说明

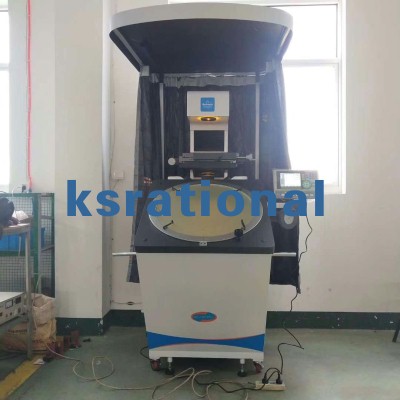

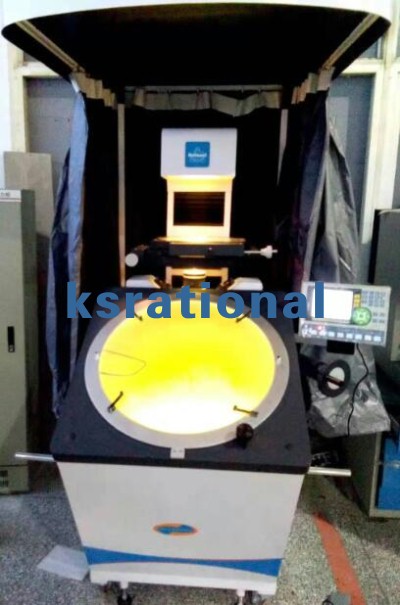

落地式比对测量投影仪
仪器特点
落地式投影仪投影屏Ø600MM*物方视场Ø120MM，可满足大尺寸零件的轮廓比结测量和坐标测量。
仪器型号
CPJ-6020V
金属台面尺寸 mm
404*265
玻璃台面尺寸 mm
270*170
X轴坐标行程 mm
200
Y轴坐标行程 mm
100
Z轴坐标行程 mm
50(调焦)
仪器测量精度 um
2.5+L/75
X/Y坐标档量 um
0.5
外形尺寸长宽高mm
1200*1140*1940
仪器重量 kg
360
调焦方式
工作台升降
投影屏尺寸 mm
Ø615使用600
投影屏旋转范围
0—360º
旋转角度分辨率
1′或0.01º
物镜放大倍率：
5X选 10X标 20X选 50X选 100X选
物方线视场 mm
Ø120 Ø60 Ø30 Ø12 Ø6
物方工作距离 mm
242.8 .5
