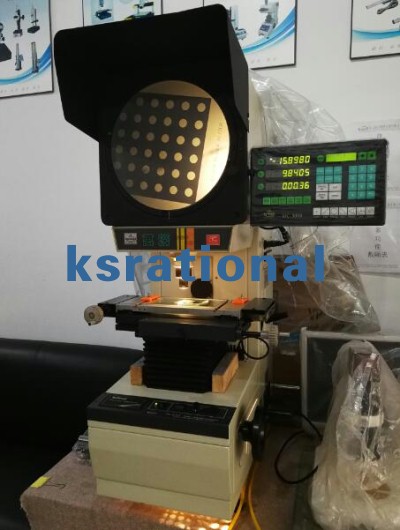

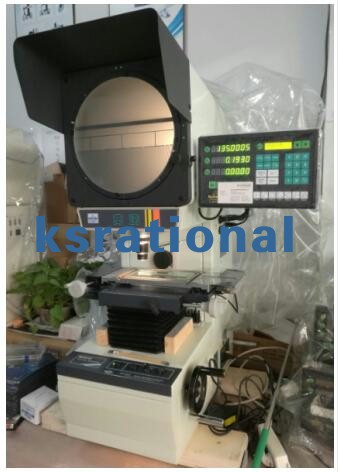

上海万濠反像投影仪CPJ-3007DC3000200光学比对检测仪维修
CPJ-3007反像投影仪行程:X轴70MM,Y轴50MM
详细说明
仪器用途
Rational CPJ-3000Z 系列数字式反/正像测量投影仪是光、机、电一体化的精密高效测量仪器。数字式高精度测量投影仪广泛应用于机械、仪表、电子、轻工行业和大专院校、研究所以及计量检定部。数字式测量投影仪能高效率地检测各种形狀复杂工件的轮廓和表面形狀尺寸,如样板,模具，五金沖压件,凸轮,螺丝,齿轮,成型铣刀等。
三、仪器特点：
测量投影仪又叫工业投影仪，仪器光学系统品质优良，物镜成像清晰，放大倍率准确.在透射光照明下，轮廓测量误差小于0.08%;坐标测量示值误差可达（3+L/75)um，L为被测长度(单位：mm);仪器可选配二维软件，通过软件测量标注产品外观尺寸，导入CAD、OFFICE做报表等。
图像成像原理：(正像)投影成像与工件的位移方向一致；(反像)投影成像与工件的位移方向相反。
四、仪器主体参数：
仪器型号
金属台面尺寸: 260*152 mm
玻璃台面尺寸: 125*100 mm
X轴坐标行程 75 mm
Y轴坐标行程 50 mm
Z轴坐标行程 90 mm
仪器测量精度 3+L/100 um
X/Y坐标档量 0.0005 mm
外形尺寸 770*550*1100 mm
仪器重量 120 kg
调焦方式 工作台升降
投影屏尺寸 Ø312使用300mm
投影屏旋转范围 0—360º
旋转角度分辨率 1′或0.01º
物镜放大倍率(四选一) 10X 20X 50X 100X
物方线视场 mm Ø30 Ø15 Ø6 Ø3
物方工作距离 mm 77.7 44.3 38.4 25.3
数据处理系统
DC3000全中/英文显示简述：
● 点、线、圆、角度、距离等图形元素的测量
● 可通过单点快速测量距离，元素分中等
● 元素与元素之间的位置关系构造
● 坐标摆正和坐标平移，方便摆正工件，减少调整时间
● 接脚踏开关采点方便快捷● 用户程序，用户可记录测量工件的操作步骤并运行，批量测量同种工件更加方便快捷
● 多种坐标显示方式：同时显示极座标和直角坐标、INC坐标和ABS坐标、公制和英制
