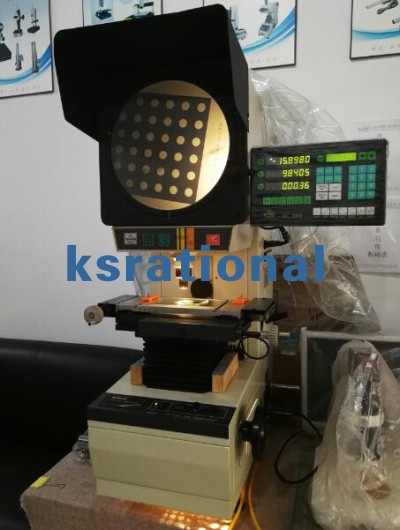

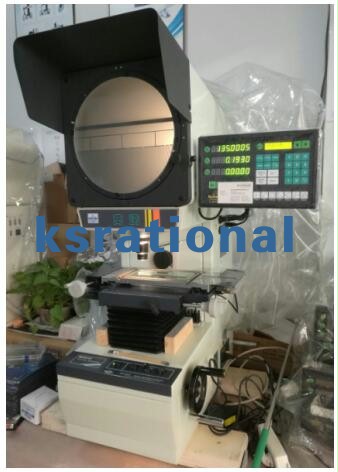

CPJ-3007反像投影仪
一、产品用途
CPJ-3007 系列数字式测量投影仪是光、机、电一体化的精密高效测量仪器。影像与工件完全同向,正立直观。数显型测量投影仪广泛用于机械、仪表、电子、轻工等行业;院校、研究所以及计量检定部。数字式测量投影仪能高效率地检测各种形狀复杂工尺件的轮廓寸和表面形狀,如样板,沖压件,凸轮,螺,齿轮,成型铣刀等。
二、仪器特点：
测量投影仪又叫工业投影仪，仪器光学系统品质优良，物镜成像清晰，放大倍率准确.在透射光照明下，轮廓测量误差小于0。08%;坐标测量示值误差可达（3+L/75)um，L为被测长度(单位：mm);仪器可选配有专用微型打印机和脚踏开关,数据输出和采样十分方便。
三、主要技术规格
|
仪器型号
|
CPJ-3007
|
|
金属台面尺寸 mm
|
260*152
|
|
玻璃台面尺寸 mm
|
125*100
|
|
X轴坐标行程 mm
|
75
|
|
Y轴坐标行程 mm
|
50
|
|
Z轴坐标行程 mm
|
90
|
|
仪器测量精度 um
|
3+L/75
|
|
X/Y坐标档量 um
|
0.5
|
|
外形尺寸 mm
|
770*550*1100
|
|
仪器重量 kg
|
130
|
|
调焦方式
|
工作台升降
|
|
投影屏尺寸 mm
|
Ø312使用300
|
|
投影屏旋转范围
|
0—360º
|
|
旋转角度分辨率
|
1′或0.01º
|
|
物镜放大倍率(四选一)
|
|
|
物方线视场 mm
|
Ø30 Ø15 Ø6 Ø3
|
|
物方工作距离 mm
|
77.7 44.3 38.4 25.3
|
|
数据处理器
|
DC3000多功能数据处理器 全中/英文显示，可做多点采样，坐标旋转，点、线、圆、距离、角度、元素构造等测量；RS232数据输出可接二维测量软件
|
|
仪器照明
|
|
|
仪器电源
|
AC 110V/220V 50/60HZ 总功率400W
|
|
冷却系统
可选配
|
强制风冷(三只直流风扇)
|
|
建议放置台
|
载重≥250kg，尺寸(长*宽*高)800*550*650
|
