昆山日本三丰反像投影仪PJ-A3005F-150E说明书下载维修

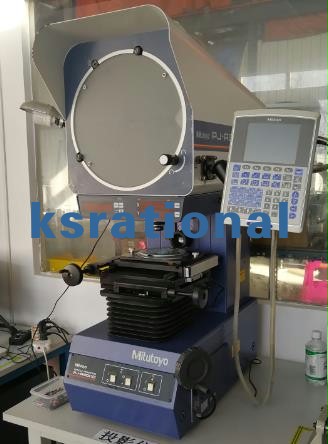

三丰投影仪PJ-A3005F-150E 行程150*50MM
详细说明
PJ-A3000 投影仪
● PJ-A3000系列投影仪大小适中，具有多功能且易于操作
● 清晰的数显XY计数器装于量角器屏幕下方，便于读数
● 数显读数的测角投影屏幕易于进行角度测量
技术参数
投影图像
倒像
投影屏幕
● 有效直径
315mm(12.4")
● 屏幕材料
精细磨砂玻璃
● 屏幕旋转
±360°、微调和夹紧
● 角度分度值
数显计数器 (LED)
分辨率：1' 或 0.01°(可转换)
范围：±370°
ABS/INC 模式转换、调零
● 参考线
十字交叉细线
投影镜头
10X (172-202)
可选：20X, 50X, 100X
放大精度
● 轮廓照明
±0.1% 以下
● 表面照明
±0.15% 以下
最大工件高度
参见投影能力(H) 以下
轮廓照明
● 光源
卤素灯泡 (24V, 150W)
● 光学系统
远心系统
● 功能
2-step 高/低亮度转换、吸热光片、冷却风扇
表面照明
● 光源
卤素灯泡 (24V, 150W)
● 光学系统
可调聚光镜垂直照明
● 功能
吸热光片、冷却风扇
调焦
手动调焦
分辨率
0.001mm 或 .0001"/0.001mm
(.00005"/0.001mm：数显微分头)
电源
100 - 240V AC, 50/60Hz
重量
105kg - 140kg
投影能力
倍率
10X
20X
50X
100X
视场范围
Φ31.5mm
Φ15.7mm
Φ6.3mm
Φ3.1mm
W
66(20)mm
32.5(2)mm
12.6mm
5mm
H
-50 型号*
123.5mm
123.5mm
123.5mm
123.5mm
-100 型号
91mm
91mm
91mm
91mm
-150 型号
103.5mm
103.5mm
103.5mm
103.5mm
-200 型号
92.5mm
92.5mm
92.5mm
92.5mm
D1
-50 型号*
224(198)mm
87(61)mm
27mm
10mm
-100 型号
182mm
87(61)mm
27mm
10mm
-150 型号
207(198)mm
87(61)mm
27mm
10mm
-200 型号
185mm
87(61)mm
27mm
10mm
D2
69(23)mm
69(23)mm
25mm
10mm
( )：使用表面照明 *包括PJ-A300
性能参数
型号
PJ-A3005R-50
PJ-A3005D-50
PJ-A3005R-50E
PJ-A3010F-100
PJ-A3010F-100E
货号(公制型)
302-709*
302-704*
302-708*
302-703*
302-707*
货号(英制/公制型)
302-719*
302-714*
302-718*
302-713*
—
XY工作台行程范围
50×50mm
50×50mm
50×50mm
100×100mm
100×100mm
测量方法
模拟微分头
旋转编码器
旋转编码器
线性编码器
线性编码器
速滑功能
—
—
—
X和Y轴
X和Y轴
XY工作台面尺寸
152×152mm
152×152mm
152×152mm
250×250mm
250×250mm
XY工作台面有效范围
82×82mm
82×82mm
82×82mm
142×142mm
142×142mm
工作台玻璃定货号
380405
380405
380405
12BAE041
12BAE041
旋转功能
—
—
—
—
—
最大工件负载
8kg
8kg
8kg
10kg
10kg
备注
带有数显计数器
—
不带模拟计数器
—
不带模拟计数器
型号
PJ-A3005F-150
PJ-A3005F-150E
PJ-A3010F-200
PJ-A3010F-200E
PJ-A3000
货号(公制型)
302-702*
302-706*
302-701*
302-703*
302-707*
货号(英制/公制型)
302-712*
—
302-711*
302-713*
—
XY工作台行程范围
150×50mm
150×50mm
200×100mm
200×100mm
Fixed
测量方法
线性编码器
线性编码器
线性编码器
线性编码器
—
速滑功能
X和Y轴
X和Y轴
X和Y轴
X和Y轴
—
XY工作台面尺寸
280×152mm
280×152mm
380×250mm
380×250mm
160×145mm
XY工作台面有效范围
185×84mm
185×84mm
266×170mm
266×170mm
Φ70mm
工作台玻璃定货号
381349
381349
382762
382762
2007673
旋转功能
—
—
±3°
±3°
—
最大工件负载
10kg
10kg
15kg
15kg
8kg
备注
—
不带模拟计数器
—
不带模拟计数器
不带模拟计数器
* 为区分交流电源电压，在货号后加上以下后缀(如：302-700A)
A适于UL/CSA，D适于CEE，E适于中国，K适于EK，无后缀适于JIS/100V
选件
172-204：50X 投影镜头
172-207：100X 投影镜头
172-229：10X 镜头的斜面照明反光镜
172-230：20X 镜头的斜面照明反光镜
172-116：标准刻度尺 (50mm)
172-117：标准刻度尺 (2")
172-118：读数尺 (200mm)
172-161：读数尺 (300mm)
172-119：读数尺 (8")
172-162：读数尺 (12")
932105：罩面图套装
172-160-2：绿色滤光片 (用于 PJ-A3000, -50 型号)
172-160-3：绿色滤光片 (用于 -100, -150, -200 型号)
512305：卤素灯泡 (24V, 150W)
965012：用于角度显示输出的SPC 电缆 (2m)
264-145：QM-Data200 2D数据处理器(直立安装型)
332-151：OPTEYE-200 图像边缘传感器
固定和工作台附件
176-106：旋转工作台 (有效直径：66mm)
172-196：旋转工作台 (有效直径：100mm)
172-198：带有微调旋钮的旋转台 (有效直径：100mm)
176-105：旋转工作台(最大工件直径：70mm)
172-197：旋转工作台(最大工件直径： 80mm)
176-107：带夹钳的支架
172-378：带夹钳的V 型块 (最大工件直径：25mm)
999678：固定装置适配器
