苏州尼康投影仪V-12B载物台2*2光学仪器说明书下载

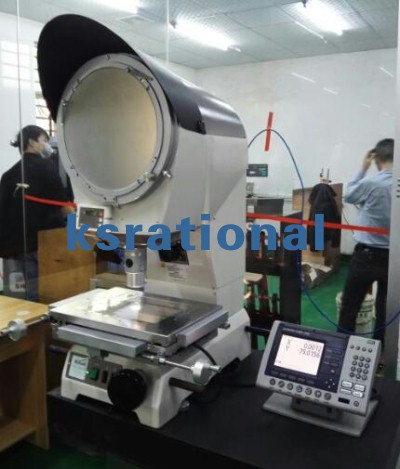

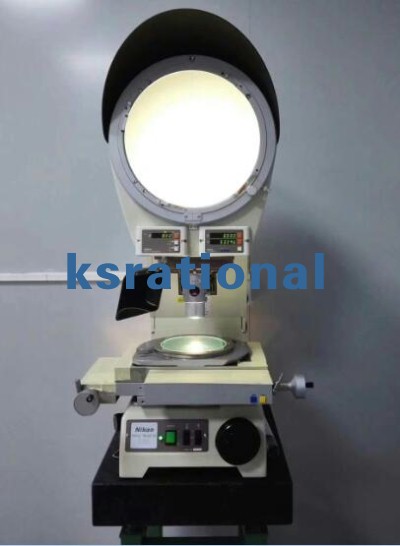

尼康投影仪V-12B 载物台2*2
详细说明
主要特征
V-12B系列投影仪采用了腹背式调焦方式，整个头部上升下降，所以可以安装更大尺寸的载物台。当安装10*6"载物台的时候，投影仪的测量范围可以达到250x150mm。 测量工件的*高度可以达到100mm。
投影镜头采用转塔式结构，可以同时安装3个投影镜头。从5X到500X的所有镜头，都拥有超高的解析力和很小的失真率。四段式的变焦透镜使用底部光的时候，根据镜头的倍率，调整四段式变焦透镜使适量的光线进入镜头。当使用200x或500x镜头的时候，必须使用DIA聚光镜。
可切换的垂直照明/斜照明内置的表面灯可以在垂直照明和斜照明之间根据需要随意切换，在测量树脂零件和其它一些零件时，可以非常容易的探测到边界。
技术参数
投影屏幕
投影屏直径305mm带雕刻十字线
V-12BSC和V-12BS为固定式投影屏
V-12BDC和V-12BD为360度旋转投影屏(*小读值1′)
X、Y计数器
V-12BD和 V-12BS无内置计数器
V-12BDC和V-12BSC内置(1 mm/0.5 mm可选)
被测*高度
100mm (4.0 in)(使用8*6, 6*4, 4*4,2*2)10*6时为70mm
电源
AC110V/220V 50/60 Hz 功率350W
*承载重量
MHS10*6,8*6和6*4:15 公斤(33.0 lb.);4*4:6公斤(13.2 lb.); O3L: 5 公斤(11.0 lb.); 2*2:5 公斤 (11.0 lb.);
外形尺寸
409*648*970-1070mm(.1in)
投影镜头
5X, 10X, 20X, 25X, 50X, 100X, 200X and 500X.
3孔旋转式镜头架，所有镜头同焦点
载物台
8*6, 6*4, 4*4,O3L和2*2
垂直落射照明
所有投影镜头内部都安装了半反射镜片，当使用500x镜头的时候必须使用EPI聚光镜。
重量
大约 80kg(176.4 lb.)
放大倍率精度
轮廓照明 ±0.1%, 垂直/斜照明 ±0.15%
测量精度
3+L/50 um
成像
正立，非反向的
照明
高/低亮度控制 24V 150W 卤素灯炮。
斜照明
倾斜EPI照明单元，就可以得到45度的斜照明
轮廓照明
远心光学,200X和500X 镜头必须配合DIA聚光镜使用
