中科院影像准直仪
编号009用途该仪器是应用光学自准直成像原理，把角度量转换为线值量，由CCD传感器测出线值变化量的高精度测角仪器。可用于测量直线度、平面度、平行度、垂直度及其他相关位置关系的测量要素。该仪器广泛应用于机械制造、计量、光学实验室、光学冷加工以及光学仪器的装调、检验等诸多领域。
详细说明

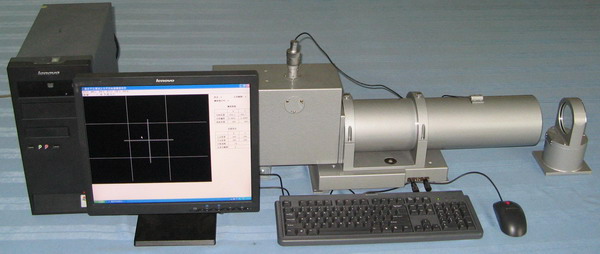

CCD大口径光电自准直仪
用途
该仪器是应用光学自准直成像原理，把角度量转换为线值量，由CCD传感器测出线值变化量的高精度测角仪器。可用于测量直线度、平面度、平行度、垂直度及其他相关位置关系的测量要素。该仪器广泛应用于机械制造、计量、光学实验室、光学冷加工以及光学仪器的装调、检验等诸多领域。特点
大口径、大视场、高精度l
双轴同时测量和图像显示l
可对目标进行跟踪测量l
l 工作距离为50m时，视场2ω＞10′主要技术指标
有效口径
测角范围
测量精度
分辨力
测量距离
φ100mm
11′
任意1′ 范围内≤0.3″
10′ 范围内≤1″
0.01″
＞50m
