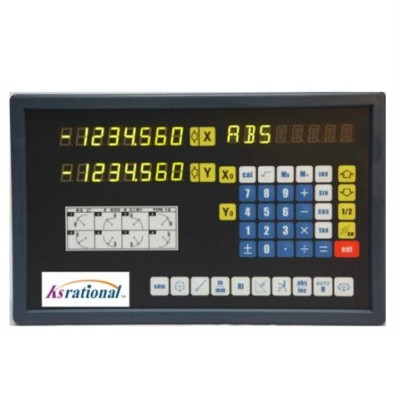

昆山苏州3号铣床冲床GSW-23AB数显表用在铣床磨床外圆磨车床线切割小孔机
GSW-23AB数显表用在铣床磨床外圆磨车床线切割小孔机
详细说明
详细介绍
1.数显表的通用功能：清零；预置数；自动分中；公英制转换；绝对坐标/相对坐标/300组用户坐标显示转换；停电记忆；寻找机械原点；线性误差修正；睡眠开关。
2.机床数显表加工功能：计算器功能；圆周分孔；斜线分孔；斜度加工；圆弧加工；车床功能；EDM输出；矩形内腔渐进加工；数字过滤；直径/半径显示。
1、电压范围：AC80V~260V/50HZ~60HZ
2、功耗：25VA
3、坐标数：二坐标，三坐标
4、显示：带符号7位显示（两轴或三轴）数据信息窗采用八位米字显示符号输出
5、倍频数：4X
6、显示箱允许输出信号：TTL方波
7、允许输出信号频率：〉100KHZ
8、长度分辨率：10μm、5μm、2μm、1μm、0.5μm
9、操作键盘：轻触键盘
10、光栅尺：栅距为0.02mm、0.01mm，供电电源为+5V，输出两路相差90°的TTL方波信号
平滑圆R弧计算功能简易R弧计算功能
斜线打孔功能
PCD圆弧分孔
斜面加工
矩形内腔渐进加工
简单计算器功能
Z轴直立式斜面加工
平滑圆R弧计算功能
斜线打孔功能
PCD圆弧分孔
斜面加工
矩形内腔渐进加工
简单计算器功能
300刀具库功能
锥度测量
圆弧分孔
EDM输出功能
三、数显表技术参数1、电压范围：AC80V～260V/50HZ～60HZ
2．功耗：25VA
3．坐标数：二坐标，三坐标
4、显示：带符号7位显示（两轴或三轴）数据信息窗采用八位米字显示符号输出
5、倍频数：4X
6．显示箱允许输入信号：TTL方波
7．允许输入信号频率：＞100KHZ
8．长度分辨率10μm、5μm、2μm、1μm、0.5μm
9．操作键盘：轻触键盘
10.光栅尺:栅距为0.02mm、0.01mm，供电电源为+5V，输出两路相差90°的TTL方波信号
四、安装条件1.数显表能在0℃～+40℃的环境下工作。不得暴露在烈日或高温。
2.远离高电压、大电流、强磁场的设备，光栅尺信号电缆线尽量远离电源线。
3.避免金属屑、油、水等进入数显表注意防尘防潮；不要将本装置安装在震动较大或不稳固的工作台上。
4.环境温度在+40℃时，空气的相对湿度不超过50%，较低温度时允许有较大相对湿度，由于温度变化产生的凝露应采取特殊的措施。
注意：使用线夹将电源线、信号线夹起，避免拌倒人。
安装高度为操作者操作绝对高度1350mm。
安装组合附件
由于各种机床结构、工作环境不同，传感器的安装没有统一的标准，为了兼顾各种机床的安装，本公司特制作各种组合附件供广大用户选用，有传感器罩壳、安装铝条、数显表安装架、角铝、安装铝板等
六、安装组合附件由于各种机床结构、工作环境不同，传感器的安装没有统一的标准，为了兼顾各种机床的安装，本公司特制作各种组合附件供广大用户选用，有传感器罩壳、安装铝条、数显表安装架、角铝、安装铝板等.
该数显表广泛使用于车床、铣床、磨床、线切割、摇臂钻、电火花、镗床、龙门镗铣等各类机加工机床，有利于提高加工效率和加工精度。
