光学尺说明书镗床大型龙门铣床磁栅尺
编号：601C 镗床大型龙门铣床磁栅尺长度可为16米；磁栅尺稳定精度和重复定位性好。
详细说明
WTF系列磁栅尺
磁栅尺特点
● 磁栅尺与读数头间距为0.1~2mm，降低了安装困难度（莱卡SME5型号）
● 现有结构不需考虑防尘效果，磁条直接用保护钢片保护壳体强度好，整尺的稳定性高
● 对接方式简单，易安装调节● 中间壳体部分不需加工，减少了加工时间，降低了成本。
磁栅尺的用途
● 磁栅尺与数显表组成磁栅测量系统，实现位移量测量
● 主要通于：龙门铣床、镗床，大型侧铣等加工设备
技术规格参数
分辨率
5μm
精度
±（0.015+0.035*L米）mm L为磁栅尺长度
磁头与磁条安装间距
0.1～2.4mm
零窗即RI
每5mm一个零窗
输出信号
差劲信号A+，A-，B+，B-，RI+，RI-
电源电压
5V
最大工作速度
16m/s
防尘等级
IP67
工作温度
-10℃～70℃
储藏温度
-20℃～80℃
信号线长度
标配350mm
容许安装角度误差
3°
脉动间隔时间
1us

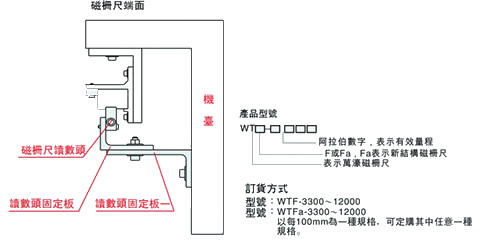

磁栅尺安装方式图解

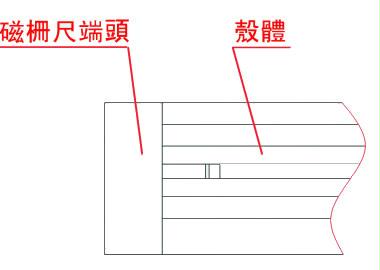

磁栅尺端头与壳体

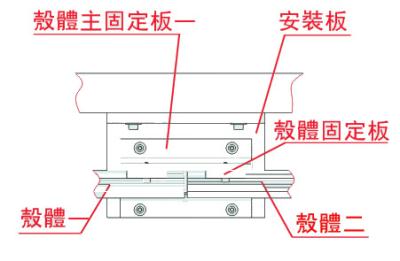

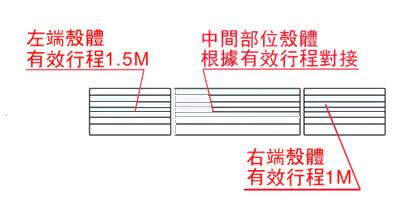

壳体对接方式

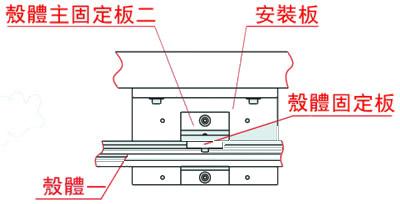

壳体固定方式
磁栅尺端头与壳体

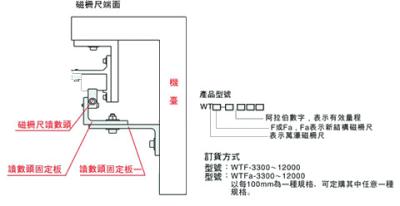

读数头的固定
