大公显万公显专用高精度0.5um光栅位移传感器WTA0.5-150250350MM光学尺说明书精度不准不稳定

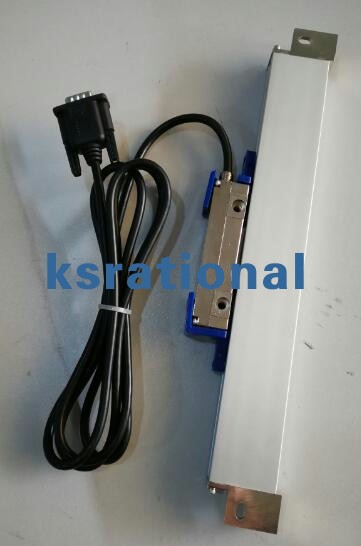

产品名称：大公显万公显专用高精度0.5um光栅位移传感器WTA0.5-150250350MM光学尺说明书精度不准不稳定 产品型号：KSWTA05150MM 产品简介： 编号：601A 光学尺又名光栅尺、电子尺、位移传感器；测量仪器专用光学尺(测量投影仪、影像测量仪、工具显微镜、万能工具显微镜等仪器)。

详细说明





光学尺详解

原理：

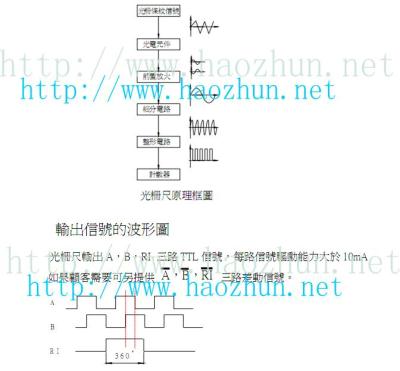

光栅尺为透射式幅值光栅,其原理为主,副光栅相对位移时,产生莫耳条纹变化,此变化将由精密光电转换器件，转换为电讯号，然后经讯号处理电路处理后，输出相应位移量的数字讯号。。

波形输：

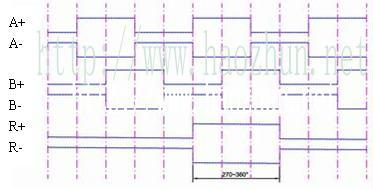

正弦波，方波两种；正弦波一般为磁栅，方波为玻璃光栅。讯号输出中还有单波和双波也就是常说的单出讯号曲和双曲(单波：是2路TTL方波0°和90°；双波：是4路TTL方波°.90°.180°.270°)。

产品特点：

运行速度：每分种60米以上；
长距离传输：100米以上中间不须增加任何介面
滑动部分：采用五只轴承，优异的重复定位性
信号线：采用多层隔离线网及金属软外壳保护，防水及抗干扰性优良
尺身：采用铝合金型材，经阳极处理，尺头采用合金压铸，镀硬铬，耐腐蚀
防尘片：采用特种塑胶，耐刮，耐腐蚀，摩擦阻力小部件个体化：安装、保养、维护简易；防水、防尘性良好，使用寿命长
传感器：采用玻璃精密计量光栅作为测量基准器



品名	产品精度	输出信号	生产长度		分辩率	光栅栅距	R1		工作速度
WTA01(薄尺)	±(5+5LO/1000) μm;另可提供± (3+3LO/1000)μ m或更高精度	2路TTL方波0º和90º 可提供4路TTL方波 0º、90º、180、270。	50~1000		0.0001	0.02mm	50mm		6米/分
WTA02(薄尺)			50~1000		0.0002	0.02mm	50mm		15米/分
WTA05(薄尺)			50~1000		0.0005	0.02mm	50mm		30米/分
WTA1(薄尺)			50~1000		0.001	0.02mm	50mm		50米/分
WTA5(薄尺)			50~1000		0.005	0.02mm	50mm		90米/分
其它资料	相偏移差90º ±15º 工作温度：0℃~40℃ 存储温度：-20℃~50℃
WTA尺	公称长度L0=50~1000mm时，每50mm为一档；L0=1000~3000mm每100mm为一档
	900mm以内最大行程：公称尺寸+30mm，信号线长度3.5M
	900mm以上含(1000mm)最大行程=公称尺寸+50mm，信号线长度5m

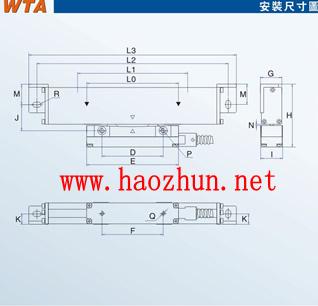

WTA型安装尺寸图
L0:50-3000 50/档				有效量程
L1:L1=L0+50(行程>900) L1=L0+30(行程≤900）				最大量程
L2:L2=L0+152(行程>900) L2=L0+132(行程≤900）				主尺安装尺寸
L3:L3=L0+169(行程>900) L3=L0+149(行程≤900）				尺身最大尺寸
D:60±0.1				读数头侧面安装孔距
E:90				副尺最大尺寸
F:60±0.1				读数头顶部安装孔距
G:21				尺身厚度尺寸
H:61.5				尺身最大高度
I:21±0.1				副尺体最大尺寸
J:25.5				主尺到副尺最大距离尺寸
K:10.25				主尺安装孔距
M:20				主尺安装孔距
N:1.3±0.3				读数头与主尺间隙
P:2-M5-6H				副尺安装螺孔
Q:2-M4-6H深7				底部安装螺孔尺寸
R:4-5*8腰形孔				主尺安装孔

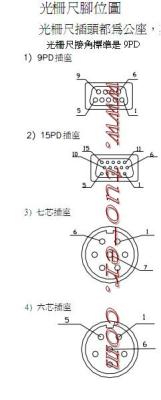

下载光学尺使用安装说明书

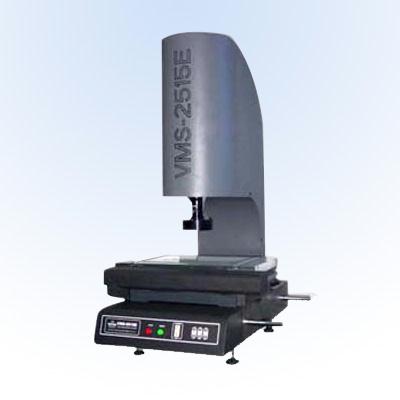

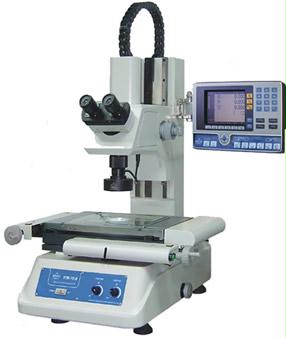

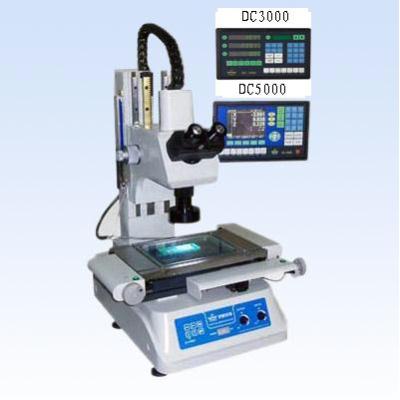

仪器光学尺适用以下仪器或线性仪器机床
