陶瓷检测光学测量工具显微镜快速一键测量仪圆与圆的位置关系同心度位置判定报表导出
详细说明
仪器用途

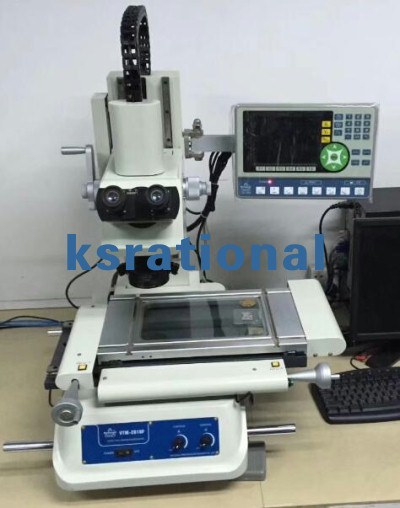

Rational VTM影像式进口像机1/3英寸,是非接触式光学工具显微镜。它是一种集光、机、电于一体的高精度、高效率显微测量仪器。其结构美观大方，操作简便，可实现高效、准确的工件测量，适用于精密部件的检测和质量控制。主要被广泛用于如电子元件、精密摸具、精密刀具、弹簧、塑胶.、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量、测量螺纹节距、外径、牙角、尺形及切刀具等工件的尺寸或对外形轮廓进行显微放发测量，检验工件的表面状况，测量角度，长度等。另外还可作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的各种精密加工业。是计量室、实验室内以及生产车间不可缺少的计量检测设备之一
三、仪器特点：
仪器调焦由Z轴移动实现,行程大、稳定性好
全正像：不必因上下颠倒，左右区分而烦恼
高精度：（3+L/100 um）可达国外同等仪器精度
仪器精度补偿方式：线性补偿
仪器配有激光指示器2只，可快速对工件摆放定位和辅助调焦
工作台XY轴移动采用无牙丝杠传动,可快速移动 ,提高了测量速度和精度 。
四、仪器具体参数：
金属台面尺寸MM： 606*466
玻璃台面尺寸MM： 450*350
工作台行程(X.Y)MM： 400*300
Z轴调焦行程MM: 200
光学尺分辨率(X.Y.Z)： 0.0005mm
X.Y坐标示值误差： 3+L/100um
仪器重量： 240Kg
仪器外形尺寸： 800*675*920mm
目视系统参数
目镜 10X
物镜 1X(选) 3X(标配) 5X(选) 10X(选)
放大倍率 10X 30X 50X 100X
物镜放大倍率误差 ≤0.08%
仪器照明 透射照明卤素灯(绿光) 反射照明 LED环形光源(白光)
仪器电源110V/220V(AC) 50/60HZ 总功率50W
采点方式： 通过脚踏开关快速采点，提高工作效率
数据处理系统
DC200全中/英文显示简述：
● 点、线、圆、角度、距离等图形元素的测量
● 可通过单点快速测量距离，元素分中等
● 元素与元素之间的位置度构造
● 坐标摆正和坐标平移，方便摆正工件，减少调整时间
● 接脚踏开关采点方便快捷● 用户程序，用户可记录测量工件的操作步骤并运行，批量测量同种工件更加方便快捷
● 多种坐标显示方式：同时显示极座标和直角坐标、INC坐标和ABS坐标、公制和英制测量软件:
软件特点：
☆多点测量点、线、圆、弧、距离、角度、椭圆，提高测量精度。
☆ 坐标平移和坐标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 宏指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD中，测量的图形可以dxf文件保存（需贵公司提供CAD程序）。
☆ 测量资料可发送到Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数；并可做自定议EXCEL模版（需贵公司提供OFFICE程序）
☆ 多种语言接口切换中文简体、繁体、英文。

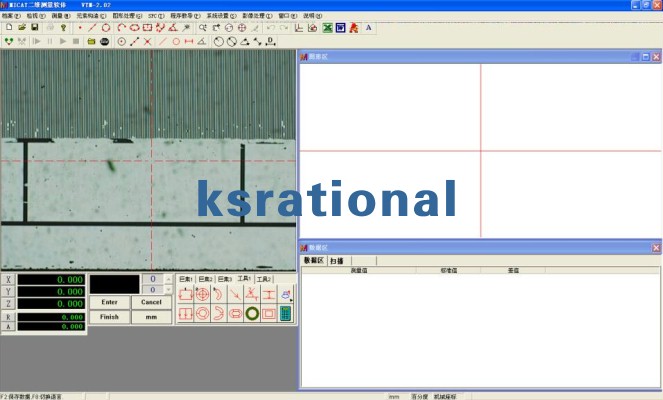

功能：☆ 测量方式：智能测量，鼠标手动测量、鼠标多段测量、鼠标采点，放大采点、自动适别点等
☆ 元素测量：测量点、线、圆、弧、角度、椭圆，平行线距离，角度，环形，键槽，开云线，闭云线等测量
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。☆ 可对图形区和图像区图形进行标注半径、直径、距离、角度。
☆ 图形处理：坐标平移，工件摆正。
☆ 任意轴摆正，坐标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 影像支持S端子输入；影像大小640*480像素。☆ X/Y/Z轴分中功能；
☆ 含有形位公差功能；
☆ 地图导航功能
☆标注XY项数据等功能
☆ 可以扫描二维图像以点的形式保存DXF文档导
入CAD做逆向工程。详细参数请见附件说明书
