苏州万濠影像式工具显微镜VTM-2515G使用说明书下载DC3000全部显示
编号：710 VTM-2515G影像式工具显微镜行程：250*150*150mm；可通过目镜检测也可通过电脑软件检测。DC3000DC200二选一测量软件M2DQIM二选一
详细说明

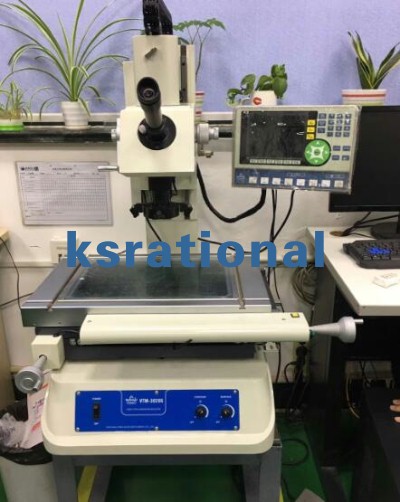

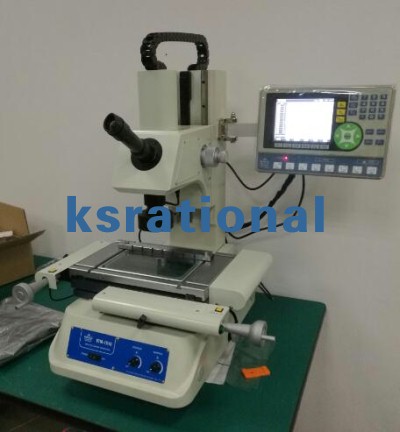

VTM-2515G影像式工具显微镜
产品用途：
VTM多功能影像数字式工具显微镜是一种集光、机、电、算一体的高精度，高效率的显微测量仪器。它被广泛应用于电子元件、精密模具、精密刀具、弹簧、塑胶、橡胶、油封止阀、照相机零件、汽车零件、PCB加工等领域。以二维测量为主，亦可做三维辅助测量。还能以目镜标准片做比较测量。测量螺纹节距、外径、牙角、尺型及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况。测量角度，长度等。另外还可以作为观察显微镜，用相对量测法检查工件表面粗糙度等非接触测量为目的的各种精密加工业。是计量室，实验室以及生产车间不可缺少的计量检测设备之一。
产品特点：
VTM数字式工具显微镜具有多种数据测量、显微放大、输入和输出数据等处理功能。通过超精细数字彩色CCD摄像装置（带C_mount接口)，能输入输出测量结果，数据和存取图象、能适合不同用户的要求。可采用图形窗口的专用测量软件M2D-IMG二维测量软件进行测量，简单方便易行；软件可做图形和数据输出做OFFICE和AUTOCAD报表。
技术参数：
目视系统 影像系统
物镜放大倍数 1X、3X(标配)、5X、10X目镜放大倍数 10X(单/双目)(必选) 国产1/3”CCD
总放大倍数 10X、30X、50X、100X 38X、114X、190X 380X
放大倍数误差 放大倍率误差≤0.08% 影像分辨率640*480工作台行程 X/Y/Z:250*150*150mm 测量软件M2D-IMG/QIM
X/Y/Z分辨率 0.0005mm
坐标示值误差 3+L/75um
透射照明光源 24V/20W可调平行光光澜
反射照明光源 12VLED灯，带激光定位点
