影像式刀具预调仪DTP-A1540V使用说明书下载

产品名称：影像式刀具预调仪DTP-A1540V使用说明书下载 产品型号：1102 产品简介： 编号：1102；DTP-1540AV影像式对刀仪主要适用于测量数控机床、加工中心和柔性制造单元上所使用的镗铣类刀具切削刀的精确座标位置，并能检查刀尖的角度、圆角及刃口情况

详细说明

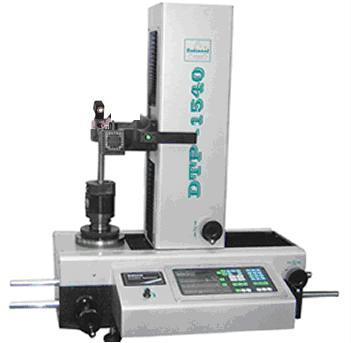

DTP-A1540V影像式

仪器用途

本仪器是集光、机、电于一体的精密级刀具预调测量仪，主要适用于测量数控机床、加工中心和柔性制造单元上所使用的镗铣类刀具切削刀的精确座标位置，并能检查刀尖的角度、圆角及刃口情况

规格参数：

 测量范围                      直径（X向）：φ300mm

                                  高度（Z向）：45~450mm
数显分辨率                    X轴：0.5um Z轴:0.5um
主轴刀套标测准锥度         7:24
圆椎柄号                       标配:BT40;选配BT30
物镜放大倍数                 0.5X
视频倍率                       20X
影像系统                      17英寸彩显；高解析度CCD；视频十字线瞄准

气源                            0.6MPa
仪器照明                      反射灯LED光源；透射灯24V 20W

示值误差                     X轴+-IT5/3(R150：6um)

                                Z轴+-IT5/2(H400:+-13um)
电源                            AC110V/220V 50Hz/60Hz
仪器外形尺寸                1154x602x922mm
仪器净重                      160kg

DTPV刀具仪使用说明书下载
