IQCMM-Manager三坐测量软件
编号：806；IQ 三坐标测量软件能利用检测结果采用八种不同的方法(组合、平行、垂直、相交、投影、对称、镜像、统计等)构造新元素或计算工件的几何尺寸(距离、角度等)
详细说明

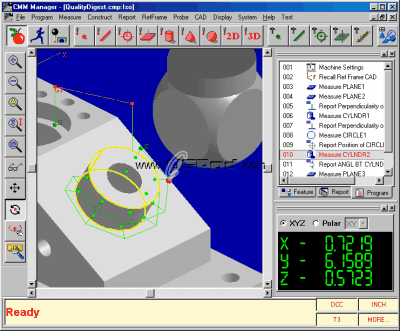

CMM-Manager测量软件功能详解
CMS-Software 测量软件是本公司提供的专门用于三坐标测量机进行数据处理的通用软件.
主要功能如下：
1.能借用标准球校正探测系统，自动实现探针球等效半径的定向修正
2.能方便的实现基准坐标系和多种工件坐标系的建立、存储、变换和直角坐标系与极坐标系或球坐标系之间的相互转换。
3.能用多点凝和的方法检测、计算工件各种基本几何元素(点、直线、平面、圆、圆弧、椭圆、键槽、圆柱、圆锥、球等)的特征参数，还可根据用户的特殊需要添加检测功能。
4能利用检测结果采用八种不同的方法(组合、平行、垂直、相交、投影、对称、镜像、统计等)构造新元素或计算工件的几何尺寸(距离、角度等)
5.能检测工件的各种形位公差
检测结果能列表显示、打印或转化为图形显示、打印。还可以转换成dxf、iges等格式供AutoCAD、Pro/e处理或导入Excel、Word文件中，以满足用户的不同需要
6.能分段修正各坐标轴坐标精度的系统误差
7.能进行等温恒温条件下的温度补偿
具有将被测工件的设计图(dxf或iges格式)导入测量程序的功能，可将被测工件各元素的名义值和上下公差自动导入测量结果报表中。对CNC机，可通过“学习”自动编制测量控制程序或脱机编制测量程序
8.设有“教导”窗口，可用一幅幅的画面向操作者提示测量步骤并提示当前测量点位置
9.可利用“自定义快捷键”提高测量效率
中文或英文显示界面，操作方便快捷，易学易用。
☆ 能借用多种标准器校正探头系统,自动实现探针球等效半径的定向修正
☆ 能方便的实现基准坐标系和多种工件坐标系的建立，存取，变换和直角坐标系于极坐标系或球坐标系之间的相互转换
☆ 能用多点疑和的方法检测，计算工件各种基本几何参数(点，直线，平面，圆，圆弧，椭圆，键槽，圆柱，圆锥，球等)的特征参数
☆ 还可以根据用户的特殊需要添加检测功能
☆ 能利用检测结果采用八种不同的方法((组合,平行,垂直,相交,投影,对称,镜像,统计),构造新元素工件的几何尺寸(距离,角度等)
☆ 能检测工件的各种形位公差
☆ 检测结果能列表显示，打印或转化为图形显示，打印，还可以转化成AutoCAD,Excel和Word文件，以满足用户的不同需要
☆ 能分段修正各坐标轴坐标精度的系统误差
☆ 能进行等温恒温条件下的温度补偿
☆ 设有“教导”窗口，可用一副副的书画向操作者提示测量步骤并提示当前测量点位置
☆ 可利用"自定义快捷键"提高测量效率
☆中文或英文显示界面，显示信息充分，操作方便快捷，易学易用
