M2D-AT二次元软件使用说明书下载VMS-151020102515F
编号：801；M2D-AT二维影像自动判别测量软件是我公司开发的WINDOWS二维测量应用软件，可以对二维测量的坐标进行可视化分析处理，应用于各种工、模具的测量向工程。广泛用于具有RS232接口和S端子的二维测量仪器仪表。
详细说明

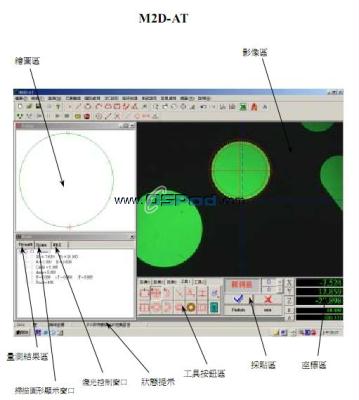

M2D-AT二维自动捕捉测量软件
M2D-AT二维影像自动判别测量软件是我公司开发的WINDOWS二维测量应用软件，可以对二维测量的坐标进行可视化分析处理，应用于各种工、模具的测量向工程。广泛用于具有RS232接口和S端子的二维测量仪器仪表。
软件共同特点：
☆ 多点测量点、线、圆、弧、椭圆，提高测量精度。
☆ 坐标平移和坐标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 宏指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD中，测量的图形可以dxf文文件保存。
☆ 测量资料可发送到Excel中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等各种参数。
☆ 多种语言接口切换。
☆ 记录用户程序、编辑指令、教导执行。
功 能：
☆ 元素测量：多点测量点、线、圆、弧、角度、椭圆，规定点数测量矩形，自动识别点、线、圆、弧。
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。
☆ 图形处理：坐标平移，工件摆正。
☆ 任意轴摆正，坐标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 多种寻边模式，计算机自动取点，自动识别圆、弧大大提高采点速度。
☆ 影像支持S端子输入；影像大小640*480mm。
计算机配置：
☆硬件需求：P4 1.7G 内存：128M以上； 显存：32M以上；提供一个串行口；提供一个USB接口；
☆屏蔽分辨率为1024*768(最佳)；屏幕色彩质量为24位或32位
☆操作系统：Windows2000，Windows XP
☆应用软件：建议提供Excel，Auto CAD
