显微镜测量软件HZ-VM2D
编号：800；显微镜测量软件是结合图像采集卡，自动在动态的图像上叠加十字、网格、同心圆和任意图形的电子标尺，可以测量点-点、点-线 、点-圆、线-圆、线-线 、圆-圆关系、两点中点、角平分线、中垂线、平行线中线。
详细说明

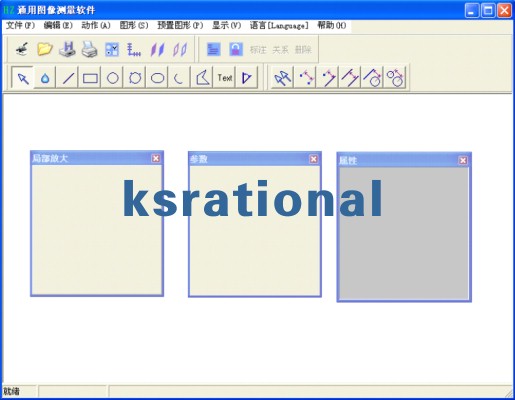

HZ-VM2D显微镜二维测量软件
我公司自主开发的显微图像关系型几何参数测量软件。该软件结合图像采集卡，可以测量点-点、点-线 、点-圆、线-圆、线-线 、圆-圆关系、两点中点、角平分线、中垂线、平行线中线。
1、多种电子标尺
在活动的图像上叠加十字、网格、网点、同心圆和任意图形的电子标尺（如图），标尺的颜色及刻度间距可以任意设定（推荐采用SDK-2000采集卡）。
2、工件的打开与存储
可以打开和存储常见的bmp，jpg图像格式文件，可以存储包含测量标记的图像。
3、图像采集
完全兼容大恒图像公司的图像卡，包括对卡各种源路与饱和度等的设置，图像的采集与
软件无缝接合，采完即可测量。4、几何元素的测量
●点：构成点素
●线：两点构成线、等分线段、角平分线、垂线
●圆：三点构成圆、等分圆、圆的面积
●圆弧：三点构成弧、等分弧
●角度：三点构成角、两直线构成角
●矩形：面积
●任意多边形、折线及弧线：多边形面积周长、折线及弧线长度5、各种位置关系
●测量点点关系：点点间距离、X、Y方向增量、两点的中点、连线与X轴角度
●测量点线关系：点到线的垂直距离（物距和像距）、垂足
●点圆关系：点到圆心的距离（物距和像距）、点与圆的关系
●两线关系：两相交线的交点、两相交线的夹角、两相交线的角平分线、平行线中线
●线圆关系：圆心到直线的距离，圆与线的交点（相交或相切时）
●圆圆关系：两圆相离：两圆圆心的距离，两圆相交（相切）：两圆圆心的距离、交点6、标定
可对像素进行水平和垂直方向的双重刻度标定，只需标定一次可多次重复使用标定结果，测量单位可以像素或微米/像素、毫米/像素、厘米/像素、英寸/像素为单位等。
7、报表输出
可以方便的将测量结果存于TXT或Excel格式的文件中，生成Word报表。
8、文字注示和标尺叠加
可以在被测图像上标记任意说明文字和标尺。
