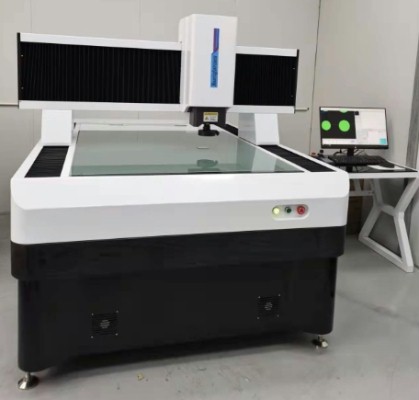

江阴扬州全自动二次元影像测量仪KSVM-1525HL
仪器行程：X轴1500MM Y轴2500MM Z轴200MM(选配400MM)
详细说明
用途：可在单一机台上执行多种功能，能高效地检测各种工件的轮廓和表面形状尺寸、角度和位置关系。特别适用于PCB 板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业，实现大批量快速精准检测。
仪器型号
1525HL
X轴行程
1500mm
Y轴行程
2500mm
Z轴行程
200mm（可订制400mm）
玻璃尺寸
2660*1660mm
机器重量
3800kg
示值误差
Exy≦(4.5+L/200)um
运行速度
XY:500mm/s Z:50mm/s
台面承重
50Kg
工作距离
92mm
最小读值
0.0001mm
视频倍率
40X-240X
物方视场
8.1-1.1mm
控制系统
采用全闭环丝杆传动方式
测量软件

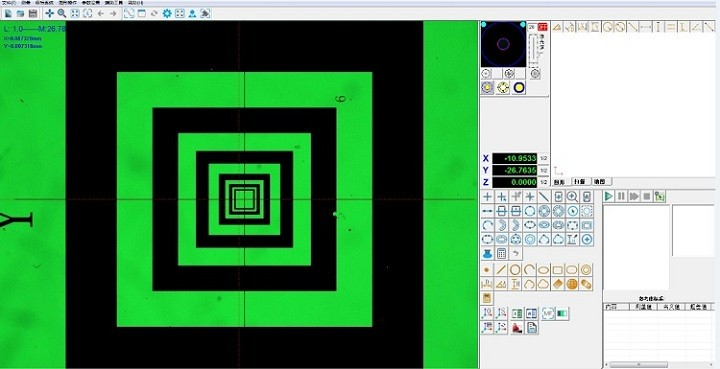

多功能全自动影像测量软件
光学镜头
0.7－4.5X手动/自动变倍镜头
工作环境
温度20℃±2℃ 湿度30%-70%
成像系统
高清晰数字相机或高清模拟像机
仪器电源
110V-220V±10% 50/60Hz 电流大于10A
仪器光源
程控五环八区LED表面光及直轴轮廓冷光源（选配同轴冷光源）亮度可调
长*宽*高
3560*2220*1700mm
