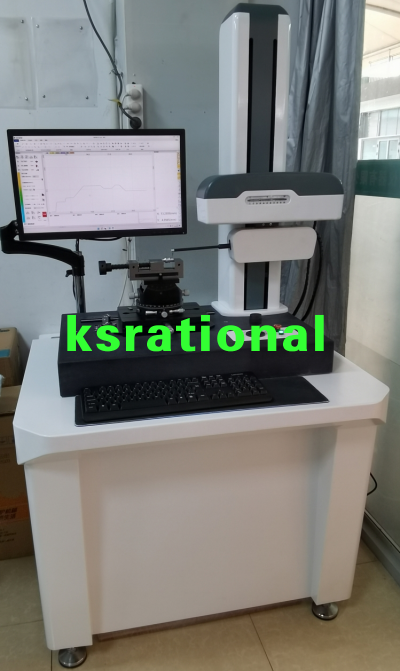

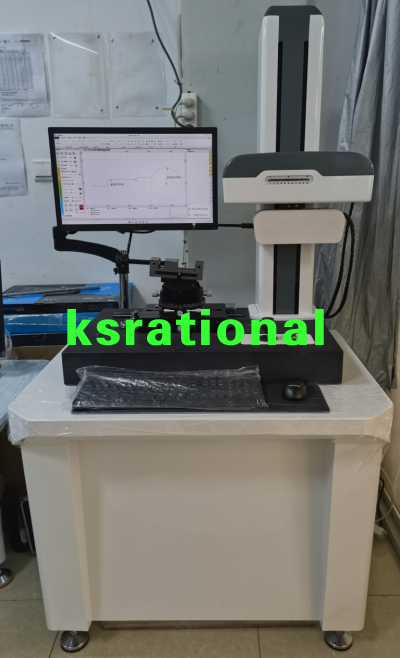

拓尔标准型轮廓仪MMD-100MM
MMD-100 测量功能
点：中点，交点，最高点，最低点；
线：直线，切线，垂直线，平行线，平分线；
角度处理：坐标角度，直线角度；
圆弧处理：圆弧半径、圆心距，圆心到直线的距离，交点到圆心的距离，局部圆，切圆；其他：槽深，沟边距，沟心距，水平距，沟形偏差等
形状公差：直线度，凸度，轮廓度
辅助功能：包含辅助点、辅助线、辅助圆。
详细说明
项目
参数
分辨率
轮廓测量
范围
测量精度
X轴
100mm
0.1μm
直线度
0.8μm /100mm
--------
Z1行程
40mm
0.1μm
Z高度
650mm
立柱
最小内孔
30mm
----------
线性精度
≤±（1+I0.12HI）um
----------
圆弧
≤（1.5+R/8）
2mm＜R＜10mm 的标准球，取样圆弧夹角为120°
角度
≤±2′
60°、90°的角度块，角边取样长度为 5mm
测量速度
0.02mm至4.0mm/s
----------
测量方式
传感器移动
--------
电源
AC 220V±10% 50Hz
-------
环境要求
以上参数均在 20℃± 2℃，阶梯温度不超过2℃/h； 相对湿度(RH)：＜85%和地面振动最大 RMS＜50Hz 2.5um/s 且RMS＞50Hz 5.0um/s 的环境下测得.
