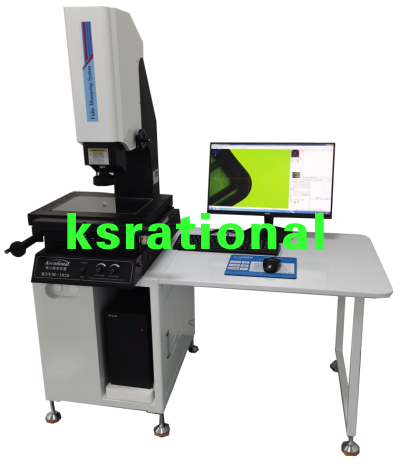

KSVM-3020YMT手动高清2.5次元测量产品圆锥角平面度同轴度同心度面与面的角度
详细说明
型号
KSVM-3020YMT
X轴行程
300mm
Y轴行程
200mm
Z轴行程
200mm（订制400mm）
工作台面
450mm*350mm
玻璃台面
340mm*240mm
台面承重
30kg
机器重量
190kg
外形尺寸
600*800*1650mm
工作距离
92mm
最小读值
0.0001mm
物方视场
14mm-2.1mm
示值误差
≦(3+L/100)um
仪器光栅
分辨率：0.001mm
视频倍率
影像倍数20X－120X
测量软件
多功能影像测量软件
光学镜头
采用手动卡位连续变倍镜头
仪器照明
上下光源均为LED可调冷光源
成像系统
高清晰数字相机/高分辨率模拟像机
仪器电源
110V-220V±10% 50/60Hz 电流大于10A
测量软件（简述）：
☆多点测量点、线、圆、弧、距离、角度、椭圆，提高测量精度。
☆ 坐标平移和坐标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 宏指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD（需自己提供）中，测量的图形可以dxf文文件保存。
☆ 测量资料可发送到Excel（OFFICE需自己提供）中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等等
☆ 多种语言接口切换中文简体、繁体、英文。

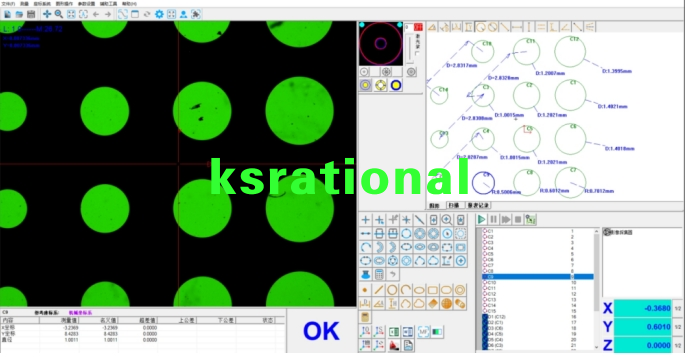

软件功能：
☆ 测量方式：十字线测量，鼠标自动测量，部放大采点，构造等
☆ 元素测量：测量点、线、圆、弧、角度、椭圆，角度，环形，键槽，开云线，闭云线等测量
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。
☆ 可对图形区和图像区图形进行标注半径、直径、距离、角度。
☆ 图形处理：坐标平移，工件摆正。
☆ 任意轴摆正，坐标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 可通过鼠标测量功能；☆X/Y轴分中功能；
☆ 含有形位公差功能；
☆标注XY项数据等功能

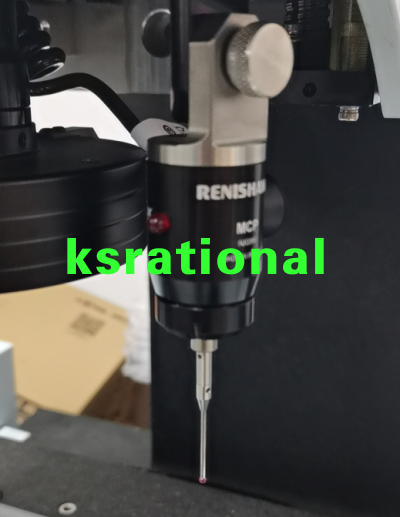

☆可以扫描二维图像保存DXF文档导入CAD做逆向工程。详细参数请见附件说明书；2.5次元雷尼绍测头：
可以测量产品：平面度、线与线的角度、面与面的角度、同心度、同轴度、圆锥锥角、圆柱、圆的半径直径等等。
