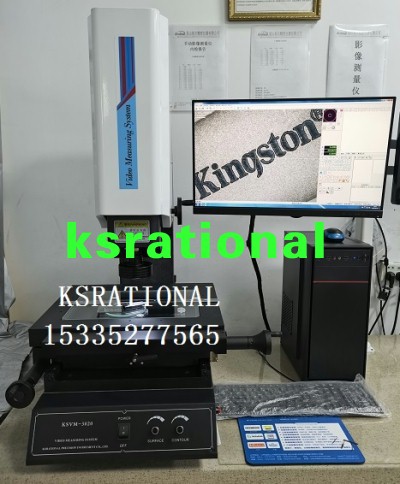

五金弹簧视频检测仪KSVM-3020MH
详细说明
仪器参数：
一、仪器用途
拓尔系列KSVM非接触式二维影像测量仪；其结构美观大方，操作简便，结合手动和半自动二维快速测量软件，可实现高效、准确的工件测量，适用于精密部件的检测和质量控制.在机械电子、五金、塑胶等行业中都得到了广泛的应用。130万数码高清像机。
、仪器特点
仪器光学尺采用设计研发生产的高分辨率um光学尺
仪器主体参数：
金属台面尺寸： 450*350MM
玻璃台面尺寸： 340*240MM
工作台行程(X.Y.Z)： 300*200*200 MM
光学尺分辨率(X.Y)： 1 µm
X.Y坐标示值误差： ≤(3+L/100) µm
仪器基座： 花岗岩基座
仪器重量： 240kg
仪器外形尺寸： 780*580*1020MM
影像系统参数： 标准配置
摄像机： 高清130万像素千兆网数码像机
变焦物镜倍率: 0.7X~~4.5X
视频倍率： 20X~~120X
物方视场： 14~~2.5 MM
测量软件： KSVM-M
光 源：表面(白光)及透射(绿光)光源均用LED亮度可微调
测量软件（简述）：

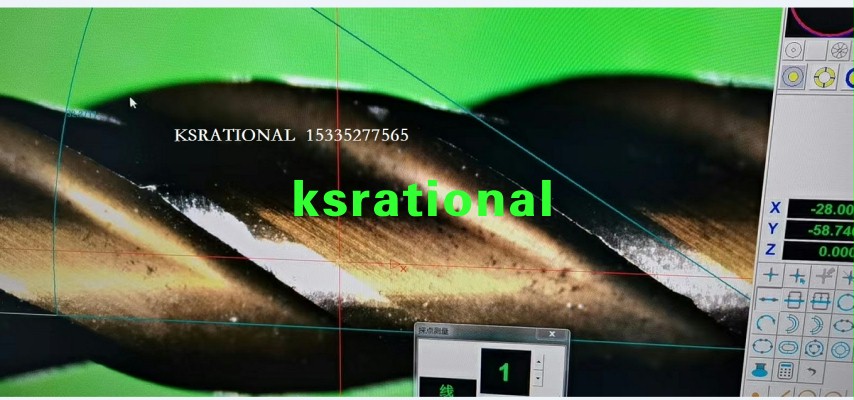

二维测量软件：
软件特点：
☆多点测量点、线、圆、弧、距离、角度、椭圆，提高测量精度。
☆ 坐标平移和坐标摆正，测量更加方便快捷，提高测量效率。
☆ 方便快捷的元素组合功能，用户只需简单的点选图形就可组合出点、线、圆、距离、角度。
☆ 宏指令，同一种工件批量测量更加方便快捷，提出高测量效率。
☆ 测量数据直接发送到AutoCAD（需自己提供）中，测量的图形可以dxf文文件保存。
☆ 测量资料可发送到Excel（OFFICE需自己提供）中，进行统计分析，可画出简单的Xbar-S管制图，求出Ca，等等
☆ 多种语言接口切换中文简体、繁体、英文。
软件功能：
☆ 测量方式：十字线测量，鼠标自动测量，部放大采点，构造等
☆ 元素测量：测量点、线、圆、弧、角度、椭圆，角度，环形，键槽，开云线，闭云线等测量
☆ 元素构造：中心点构造、交点构造、中点构造、线构造、圆构造、角度构造。
☆ 元素预置：点、线、圆、弧。
☆ 可对图形区和图像区图形进行标注半径、直径、距离、角度。
☆ 图形处理：坐标平移，工件摆正。
☆ 任意轴摆正，坐标系重置。
☆ 图形放大，图形缩小，图形平移，图形打印图形选中，取消选中，图形删除。
☆ 设置放大，图形缩小，图形打印圆形选中，取消选中，图形删除。
☆ 设置影像的灰度，饱和度，对比度，影像保存为BMP格式。
☆ 可通过鼠标测量功能；☆X/Y轴分中功能；☆ 含有形位公差功能；
☆标注XY项数据等功能
