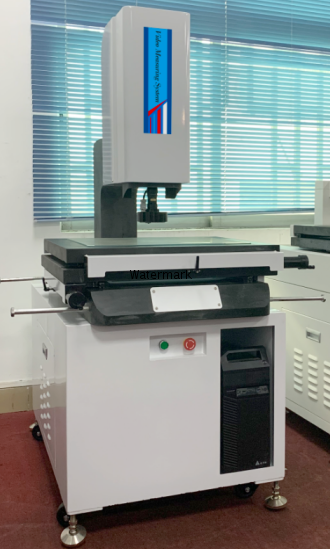

无锡常州镇江高精度大视场影像测量仪二次元KSVM-4030SH
详细说明
仪器特点
精密级导轨和无牙螺母传动方式；
Z轴为电动控制，可实现自动对焦；
程控光源，可实现程式光源自动转换；
可通过激光指示器寻找被测工件的具体位置。
仪器参数
仪器型号
KSVM-4030SH
X轴行程
400mm
Y轴行程
300mm
Z轴行程
200mm（订制400mm）
工作台面
760mm*660mm
玻璃台面
640mm*540mm
台面承重
35kg
机器重量
500kg
外形尺寸
1280*980*1820mm
工作距离
92mm
最小读值
0.0001mm
物方视场
14mm-2.1mm
示值误差
≦(3+L/100)um
仪器光栅
分辨率：0.001mm
视频倍率
影像倍数20X－120X

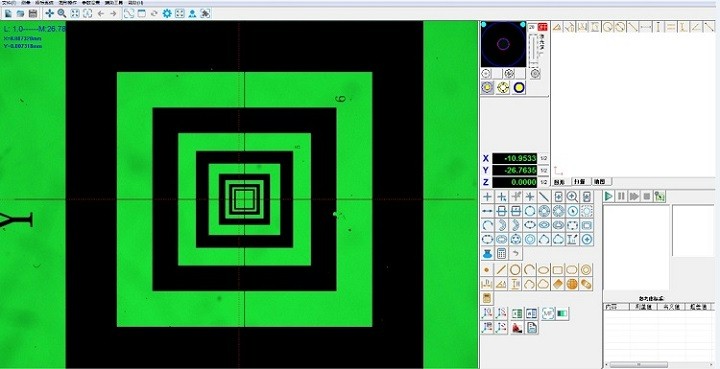

测量软件
多功能影像测量软件
运动方式
XYZ三轴手动
光学镜头
采用手动卡位连续变倍镜头
仪器照明
上下光源均为LED可调冷光源
成像系统
高清晰数字相机/高分辨率模拟像机
仪器电源
110V-220V±10% 50/60Hz 电流大于10A
